Запуск расчета

[Важно]Важно

Прежде чем запускать расчет, проверьте настройки расчетов (Настройки расчетов и вкладка Сервис).

Для запуска наладочного расчета:

  1. Выберите меню Задачи|ZuluSteam или нажмите на панели инструментов кнопку . Откроется диалог расчетов:

    Вкладка «Наладка» диалога расчетов

    Рисунок 71. Вкладка «Наладка» диалога расчетов


  2. Перейдите на вкладку Наладка.

  3. Нажмите кнопку Слой..., в открывшемся диалоге выберите слой рассчитываемой сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

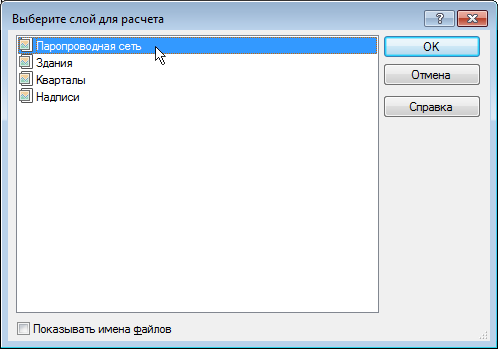

    Окно выбора слоя

    Рисунок 72. Окно выбора слоя


  4. Если источников несколько, то отметьте источник, для которого будет производиться расчет установив флажок напротив соответствующего названия.

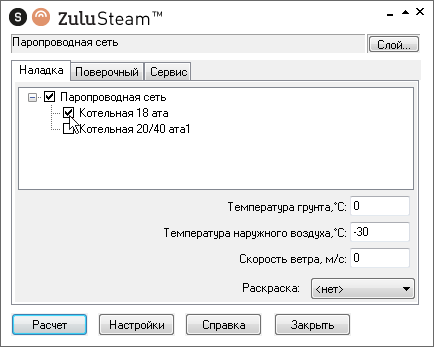

    Выбор источника для расчета

    Рисунок 73. Выбор источника для расчета


  5. В правой части диалогового окна при необходимости измените параметры проводимого расчета:

    • Температура грунта;

    • Температура наружного воздуха;

    • Скорость ветра.

  6. Нажмите кнопку Расчет.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или внесены неверно, то при проведении расчетов в окне сообщений программа выдаст уведомление об ошибке (красным цветом Рисунок 74, «Ошибка при запуске расчета»). Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если в поле будет вписан диаметр участка более 1.4 м, то программа выдаст ошибку.

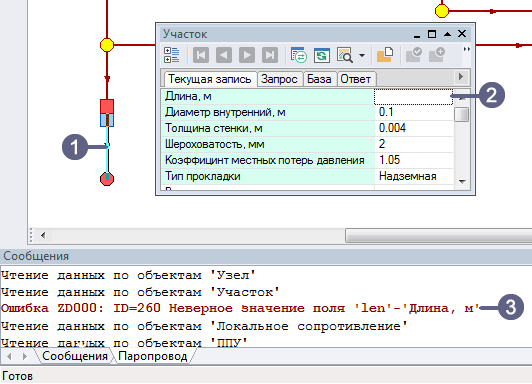

Ошибка при запуске расчета

Рисунок 74. Ошибка при запуске расчета


  1. Объект с ошибкой в данных.

  2. Поле базы данных с ошибочным значением.

  3. Сообщение об ошибке.

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результаты расчета в таблицы для каждого типа объекта паровой сети. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения. В случае ошибок они в протоколе будут выделены красным цветом (более подробно о возможных ошибках можно узнать в разделе Возможные ошибки расчетов).
