Типы объектов


Пред.		След.

Для моделирования паропроводной сети используются типовые объекты. Создание типов и режимов, а также их редактирование происходит в диалоговом окне Структура слоя ().

Тип объекта определяет, какую функцию данный типовой объект должен выполнять, например Потребитель – потребителем пара. К типовым объектам может привязываться семантическая база данных.

Каждый типовой объект, в свою очередь, может иметь несколько режимов, которые задают различные способы работы (отображения) типового объекта. Например, тип объекта- задвижка, режимы работы – открыта и закрыта. Подробнее о режимах можно узнать в разделе «Режимы объектов»).

Дерево типов и режимов находится в структуре слоя паропроводной сети. При выделении левой кнопкой мыши типа объекта (например, потребитель), в дереве типов и режимов справа откроется вкладка, в которой отобразятся свойства выделенного типа:

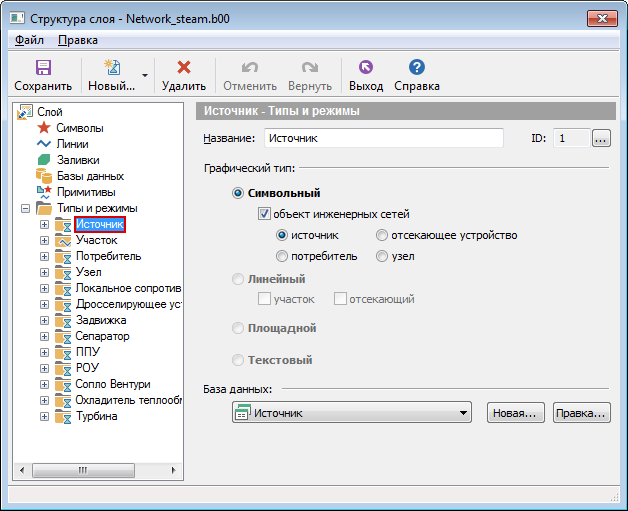

Рисунок 17. Вкладка «Тип объекта»

На открывшейся вкладке диалога расположены следующие разделы:

Название− в данной строке отображается название типа, оно же одновременно отображается в дереве типов.
ID− отображается ID выделенного типа, то есть уникальный номер, который за данным типом закреплен. У каждого типа свой номер.
Графический тип − типовые объекты могут быть символьными, линейными, площадными и текстовыми. Символьный тип имеет дополнительный признак объект инженерных сетей, наличие которого позволяет конкретизировать какие функции (источник, потребитель, простой узел или запорной устройство) этот тип выполняет.

Линейный тип имеет два дополнительных признака:
- участок − наличие этого признака позволит системе относиться к объектам такого типа как к участкам инженерной сети, то есть при вводе потребует наличия на своих концах объектов символьного типа;
- отсекающий − при установленном флажке, участок будет рассматриваться как отсекающее устройство, т. е. отключение на схеме можно будет производить участком.
