Создание нового типа объектов

[Примечание]Примечание

В слое паропроводных сетей можно создавать новые типы объектов только в том случае, если они не будут участвовать в расчетах. Но при этом можно создать новые режимы работы для стандартных объектов, включенных в математическую модель паропроводной сети.

Для создания нового типа объекта надо:

  1. На панели инструментов окна Структура слоя нажать кнопку Новый…, затем Новый тип или выбрать пункт меню Правка|Новый тип....

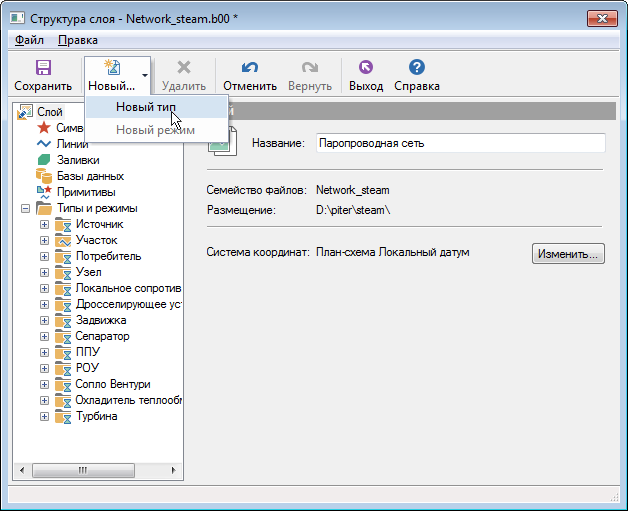

    Создание нового типа

    Рисунок 20. Создание нового типа


  2. В строке Название открывшейся закладки ввести пользовательское название типа, которое одновременно отобразится и в появившейся строке дерева типов. Например, Граница балансовой принадлежности.

  3. Выбрать графический тип создаваемого объекта (если это объект инженерной сети, то необходимо определить какие функции он выполняет в сети: источник, потребитель, отсекающее устройство или узел). Граница балансовой принадлежности относится к типу узел:

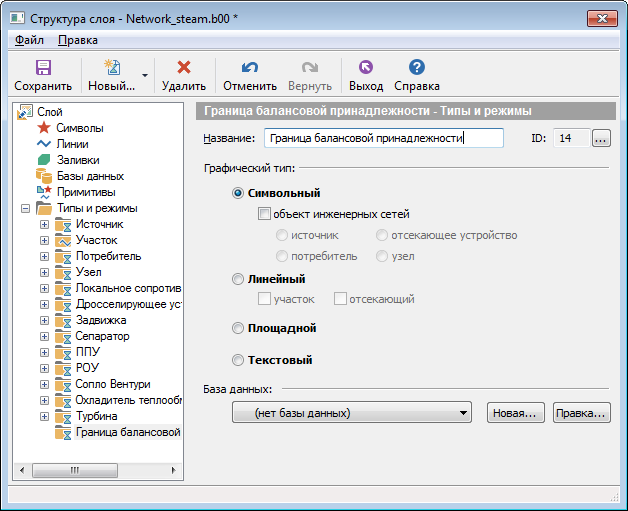

  4. Название нового типа

    Рисунок 21. Название нового типа


  5. Если надо, чтобы созданный тип использовал предварительно созданную базу данных, сделать щелчок левой кнопкой мыши по строке База данных и в открывающемся списке выбрать нужную базу. Если база данных этому типу не нужна, этот пункт можно не выполнять.

  6. Далее для созданного типа следует создать режимы его работы (отображения), подробнее об этом можно узнать в разделе «Режимы объектов».

  7. Нажать кнопку Сохранить.
