Создание слоя паропроводной сети

[Примечание]Примечание

В процессе работы пользователь самостоятельно будет «дорабатывать» созданный слой сети. Например добавлять новые режимы, настраивать внешний вид объектов, добавлять дополнительные поля в базы данных, добавлять новые объекты в справочники, и др.

Именно поэтому рекомендуется разработать «эталонный» слой с оптимальным наполнением, то есть заранее продумать и настроить: структуру слоя (типы, режимы, символы, размеры), настроить базу данных (поля в базах, настройки запросов), настроить расчетные сортаменты и т.д. по необходимости).

И в дальнейшем при создании нового слоя пользоваться не нижеприведенным способом через меню Задачи/ZuluSteam/Сервис/Создать слой, а путем копирования структуры «эталонного» слоя (подробней смотрите http://politerm.com/zuludoc/layer_copy.htm).

Для того чтобы создать слой паропроводной сети надо:

  1. Выбрать команду главного меню Слой | Создать инженерную сеть | Пароснабжение.

  2. В появившемся окне выбрать диск и каталог, где будут храниться файлы моделируемой паропроводной сети.

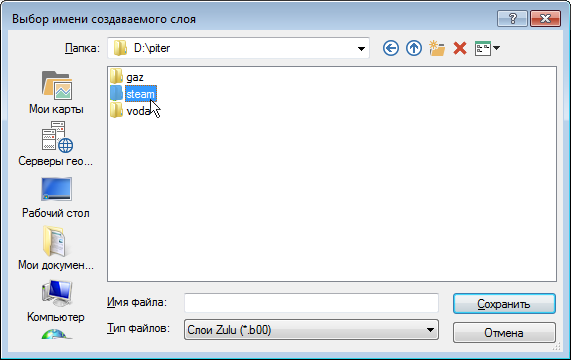

    Диалог сохранения слоя

    Рисунок 3. Диалог сохранения слоя


    [Примечание]Примечание

    Имя слоя НЕОБХОДИМО ЗАДАВАТЬ ЛАТИНСКИМИ буквами, слой ОБЯЗАТЕЛЬНО должен создаваться в отдельной папке. Также важно, чтобы в пути до файлов слоя НЕ БЫЛО РУССКИХ БУКВ, допускается использование только латинских. Данное ограничение связано с тем, что при работе с локальными таблицами система ZuluGIS использует программные средства, для которых не желательно наличие в имени папки русских символов.

  3. В строке Имя файла ввести имя файла латинскими символами (например Network_steam) и нажать кнопку Сохранить (смотрите Рисунок 4, «Окно создания файла паропроводной сети»). Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

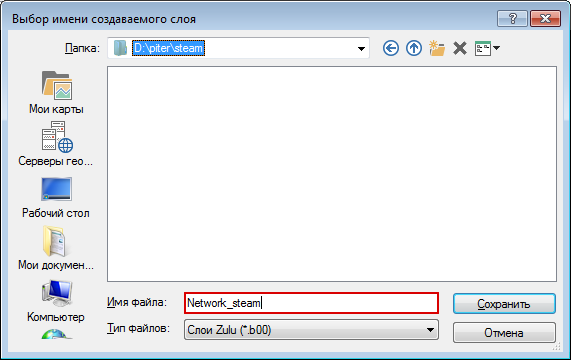

    Окно создания файла паропроводной сети

    Рисунок 4. Окно создания файла паропроводной сети


  4. В окне Новая Пар, в строке Название слоя ввести пользовательское имя слоя русскими символами, например Паропроводная сеть.

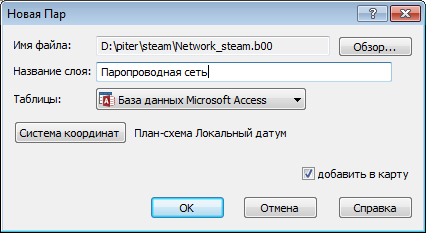

    Диалог создания слоя паропроводной сети

    Рисунок 5. Диалог создания слоя паропроводной сети


    [Примечание]Примечание

    Если не ставить флажок добавить в карту, тогда слой сети будет создан только на диске и для дальнейшей работы его нужно загрузить в карту.

  5. Выбрать систему координат, с помощью кнопки Система координат. При работе с картой, выполненной в план-схеме (локальный датум), этот пункт следует пропустить.

  6. Указать способ хранения таблиц, например MS Access, Paradox или другие.

  7. После того как все окна диалога (смотрите Рисунок 5, «Диалог создания слоя паропроводной сети») заполнены, нажать кнопку ОК.
