Ошибка Z005: ID=ХХ Отсутствуют данные по объекту

Рисунок 139. Ошибка Z005

Данные ошибки возникают из-за того, что для изображенных в слое объектов нет соответствующих записей в базе данных (даже пустых).

Для решения ошибки следует выполнить функцию Обновить число записей. После обновления числа записей и повторного запуска расчета, ошибка поменяется на другую - "Неверное значение поля", с явным указанием поля в базе данных.

Ошибка: ID=ХХ Неверное значение поля

Рисунок 140. Ошибка неверное значение поля

На рисунке сверху выведены ошибки, связанные с неверным значением поля Диаметр внутренний, м, и поля Толщина стенки, мм. В обоих случаях ХХ − индивидуальный номер объекта (ID или Sys), автоматически присваиваемый объекту при прорисовке сети.

Данная ошибка выводится при наличии некорректных данных или при отсутствии исходной информации хотя бы в одной строке необходимой для расчетов. Для устранения ошибки необходимо дважды щелкнуть левой кнопкой мыши по сообщению, после чего откроется окно семантической информации по объекту с неверными или отсутствующими данными, и курсор встанет на поле, где необходимо ввести или исправить информацию.

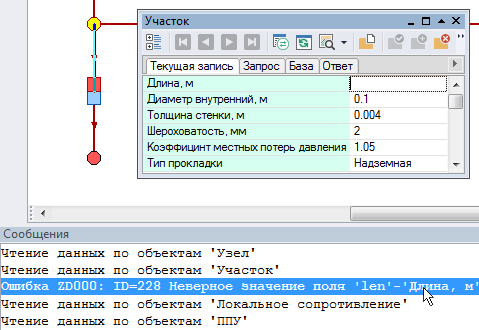

Рисунок 141. Исправление ошибки с неверным значением поля
