Ошибки по топологии сети

  1. Ошибка Z601: ID=ХХ Участок не имеет узла

    Ошибка Участок не имеет узла

    Рисунок 117. Ошибка Участок не имеет узла


    Данная ошибка скорей является не ошибкой, а предупреждением, поэтому она выводится синим цветом и не является причиной остановки расчета.

    Такое предупреждение будет выведено при неправильном нанесении сети, когда начальный или конечный узел участка не связан с каким-либо объектом, хотя при этом визуально может казаться, что участок связан с точечным объектом.

    Для проверки связности всей сети воспользуйтесь разделом «Контроль ошибок при вводе». Для исправления ошибки воспользуйтесь разделом «Перепривязка участка».

  2. Ошибка Z002: ID=ХХ Узел имеет неверное количество связей

    Ошибка Узел имеет неверное количество связей

    Рисунок 118. Ошибка Узел имеет неверное количество связей


    Данная ошибка выводится при неправильном нанесении сети, в том случае, когда к объекту присоединено недопустимое количество участков. Например, потребитель - это узловой элемент, который может быть связан только с одним участком. Ниже представлен рисунок на котором:

    • a - неправильное отображение потребителя и трубопровода, проходящего через здание транзитом;

    • b - правильная прорисовка.

    Ошибка Узел имеет неверное количество связей

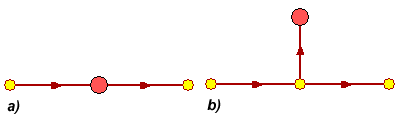

    Рисунок 119. Ошибка Узел имеет неверное количество связей


    Такая же ошибка может быть выведена по задвижке, так как в нее может входить и выходить только один участок. Причем входящий участок идет со стороны магистрали, а выходящий участок ведет к конечным потребителям. На рисунке ниже показано:

    • а - неправильное отображение задвижки;

    • б - правильная прорисовка.

    Ошибка Узел имеет неверное количество связей

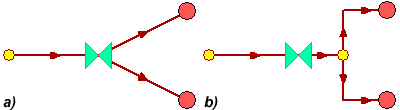

    Рисунок 120. Ошибка Узел имеет неверное количество связей


    Аналогичным образом должны отображаться дросселирующие узлы, локальные сопротивления, сепараторы, ППУ, РОУ, Сопла Вентури, охладители теплообменники, турбины - то есть один участок должен входить в объект и один выходить.
