Регулятор расхода по ID — регулятор расхода поддерживает расход "как на указанном участке". Это значит, что на регуляторе указывается ID участка, далее регулятор "считывает" расход на этом участке — это значение и будет заданным регулируемым параметром (тот расход, который должен поддерживать регулятор).

— условное обозначение регулятора расхода по ID.

Например, с помощью данного регулятора можно смоделировать ситуацию "согласования расхода на источнике": регулятор будет поддерживать расход, выходящий из источника. В этом случае расход на "заполнение" источника будет равен 0. Напомню, что "заполнение" источника определяется исходя из расчета и значений полей Диаметр входного отверстия и Высота входного отверстия.

Пример

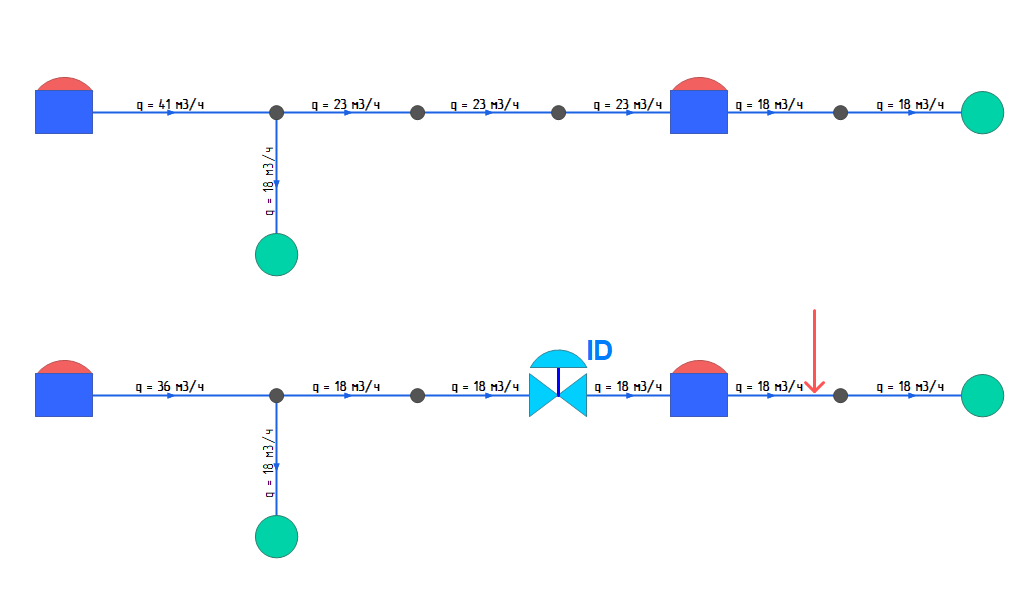

На рисунке ниже изображен пример: на верхней схеме регулятор не установлен и источник №2 на входе получает 23 м3/ч, а отдаёт - 18 м3/ч. На "заполнение" источника получается 23 - 18 = 5 м3/ч.

На нижней схеме установлен регулятор расхода по ID (указан ID участка, отмеченного красной стрелкой на рисунке). Он поддерживает расход 18 м3/ч, выходящий из источника. Но на регуляторе будут потери давления, вы можете увидеть это на пьезометрическом графике.

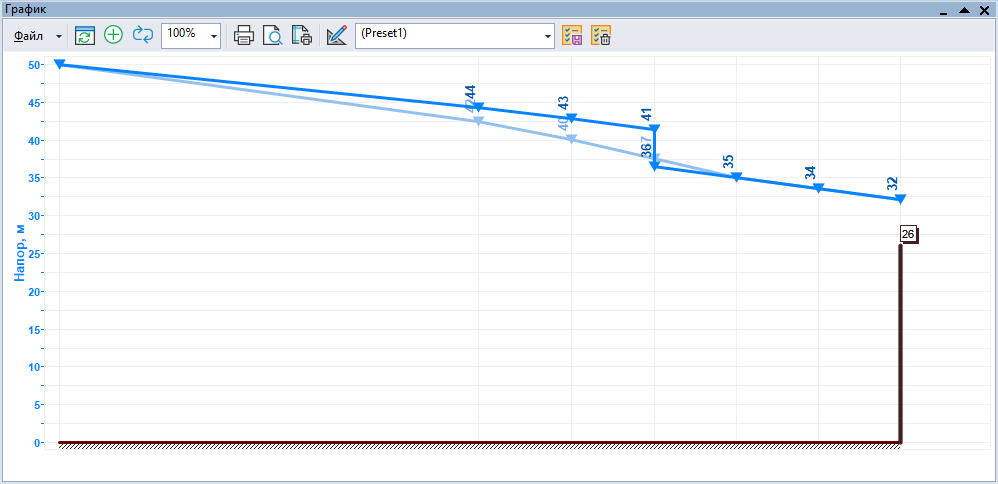

На пьезографике изображено две линии: менее яркая линия - схема без регулятора. Более яркая линия - схема с регулятором, где видны потери на регуляторе в виде "ступеньки".

Присоединение регулятора к сети

Регулятор расхода по ID устанавливается без вспомогательного участка (указателя узла измерения). В регулятор должен входить и выходить один участок.

Как добавить в структуру

Для добавления режима в структуру слоя следует Обновить структуру таблиц «После установки обновления».

Исходные данные

Для выполнения расчётов необходимо указать:

Уникальный номер (ID) типа в структуре слоя водопроводной сети — ID 11.

Номер режима Регулятора расхода по ID — 4.
