Источник
— это символьный объект водопроводной сети, моделирующий режим работы водозабора, скважины, резервуара чистой воды, контррезервуара, водонапорной башни.
Поступление воды в сеть может обеспечиваться как одним, так и несколькими источниками. При наличии нескольких источников один из них может задавить другой. Возникновение такой ситуации зависит от конфигурации сети, от сопротивлений трубопроводов. В каждом конкретном случае это может показать только расчет.
Условное обозначение источника в зависимости от режима работы:
 |
включен |
 |
отключен |
Входящий расход и расход, выходящий из источника могут отличаться — часть воды может идти на "заполнение" источника и зависит от исходных данных по источнику, например диаметр входного отверстия и его высота.

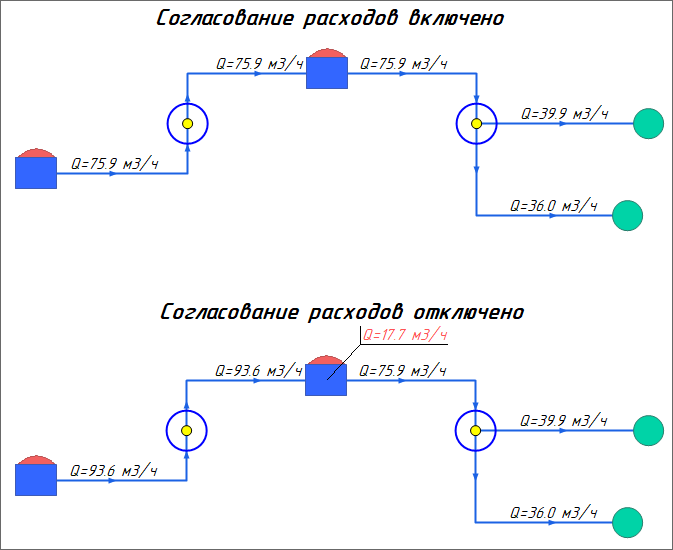

В поле InOut, Согласование расходов на входе и выходе вы можете включить опцию согласования расходов, чтобы расходы были равными, если "заполнение" источника не предусмотрено (или в других подобных случаях). Пример на рисунке ниже показывает распределение расходов на входе, выходе, при включенной и отключенной настройке.
Рисунок 29. Опция Согласование расходов на входе и на выходе
При вводе исходных данных вносится исходная информация об имеющихся на источнике насосах (если они присутствуют). А именно: марка насоса и количество параллельно работающих насосов (если у них одна и та же марка). В том случае если насосы установлены последовательно или параллельно, но с разными марками, то необходимо всех их отображать на карте (смотрите рис ниже). И каждому насосу отдельно задавать исходные данные для расчетов.

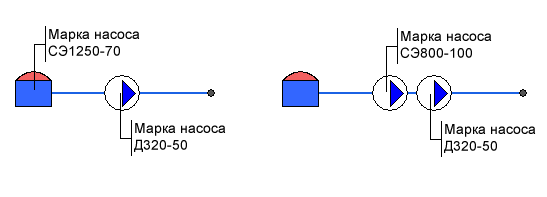

Рисунок 30. Изображение источников с разными марками насосов, установленных последовательно
Выше изображены модели источников с разными марками насосов, установленных последовательно. Так как марки насосов отличаются, то каждый прорисован отдельно.
-
На левом рисунке — дополнительно к источнику нарисован насос. Марка одного из двух установленных на источнике насосов задана непосредственно на источнике, а второго на дорисованном насосе.
-
На правом рисунке — дополнительно к источнику нарисовано два насоса. На каждом из них задана своя марка. Соответственно, на самом источнике насос отсутствует.

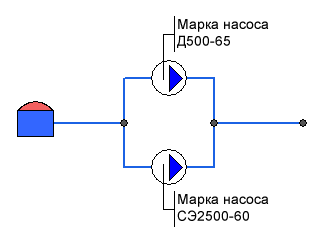

Ниже изображен рисунок модели источника с разными насосами (марками), установленными параллельно. Так как марки насосов отличаются, то каждый прорисован отдельно. На рисунке - дополнительно к источнику нарисовано два параллельно установленных насоса. На каждом из них задана своя марка, а на самом источнике насос отсутствует.
Рисунок 31. Модель источника с разными насосами, установленными параллельно
Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как источник.
Уникальный номер (ID) в структуре слоя водопроводной сети — ID 1.
