Открыть справочник по местным сопротивлениям (смотрите «Открытие справочника по местным сопротивлениям»).

В диалоговом окне Коэффициенты местных сопротивлений нажать кнопку Добавить.

В появившемся окне справочника Выбор местных сопротивлений с помощью левой кнопки мыши выделить те объекты, которые установлены на данном участке, например, Задвижка параллельная, отвод под 90°, тройник проходной.

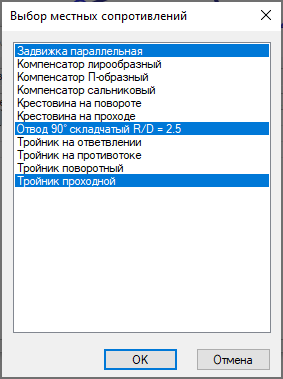

Рисунок 427. Выбор местных сопротивлений

После окончания выбора объектов установленных на участке нажать кнопку OK.

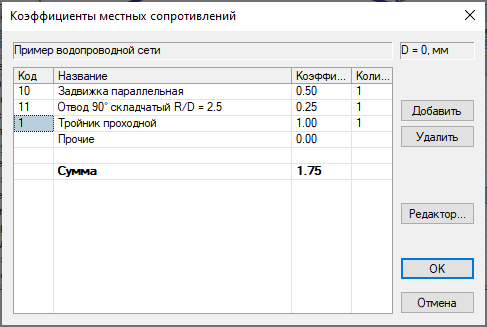

Рисунок 428. Выбор местных сопротивлений

В появившемся окне Коэффициенты местных сопротивлений надо ввести количество выбранных на участке объектов. В случае, если в справочнике не оказалось нужного нам объекта установленного на участке, заносим его коэффициент местного сопротивления в строку Прочие. Местные сопротивления объектов, установленных на участке, можно принимать по книге И. Е. Идельчика Справочник по гидравлическим сопротивлениям.

В левой части окна в каждой строке рядом с названием местного сопротивления записывается его код.

В нижней строке окна подсчитывается сумма местных сопротивлений установленных на данном участке.

Окончание выбора местных сопротивлений подтверждается нажатием кнопки OK.

После выполнения данных операций в окне семантической базы данных в строке Местные сопротивления появится информация о коде местного сопротивления и количестве этих сопротивлений, например, 10-1/56-1/1-1. Цифры 10, 56, 1 - коды объектов (коды местных сопротивлений), установленных на участке. 1 - количество объектов данного вида. / - разделитель.

После выполнения расчетов в строку Сумма местных сопротивлений будет записано суммарное значение местных сопротивлений установленных на участке.

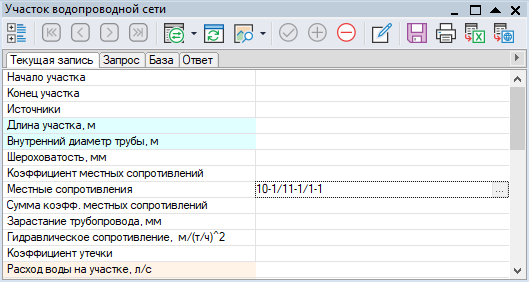

Рисунок 429. Выбор местных сопротивлений
