Открыть справочник по местным сопротивлениям (смотрите «Открытие справочника по местным сопротивлениям»).

В диалоговом окне Коэффициенты местных сопротивлений нажать кнопку Редактор.

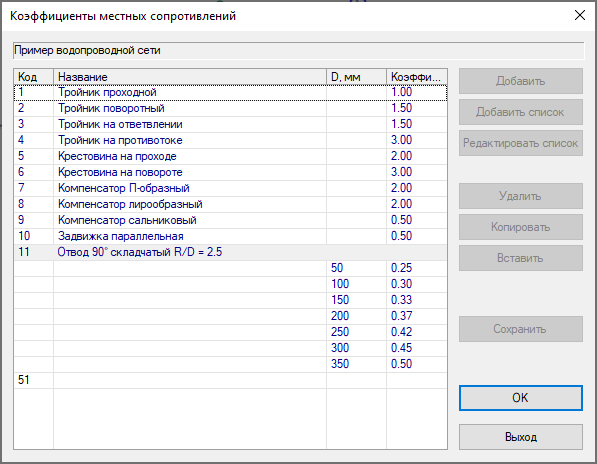

Рисунок 441. Редактор местных сопротивлений

В появившемся окне редактора в верхней части (коды от 1 до 10) записаны коэффициенты местных сопротивлений объектов условно независящих от диаметра трубопровода. Для объекта с кодом 11 "Отвод 90 ? складчатый R/D = 2.5" коэффициент местного сопротивления зависит от диаметра трубопровода. При наличии данного объекта на участке водопроводной сети коэффициент местного сопротивления будет определяться автоматически в зависимости от диаметра трубопровода.

Добавление местных сопротивлений начинается с объектов имеющих код 51 и выше.

В случае добавления объекта, коэффициент местного сопротивления которого, не зависит от диаметра трубопровода надо в пустой строке записать название объекта и коэффициент местного сопротивления. Для добавления дополнительных строк нажать кнопку Добавить.

При добавлении объекта, коэффициент местного сопротивления которого зависит от диаметра трубопровода сначала, если есть пустая строка предварительно удалить ее. Для этого надо установить на нее курсор и нажать кнопку Удалить, затем нажать кнопку Добавить список. После чего, в верхней части появившегося окна ввести название объекта, например, Вентиль, а ниже - его диаметр и коэффициент местного сопротивления полностью открытого вентиля.

Рисунок 442. Редактор местных сопротивлений

Для окончания ввода надо нажать кнопку OK.

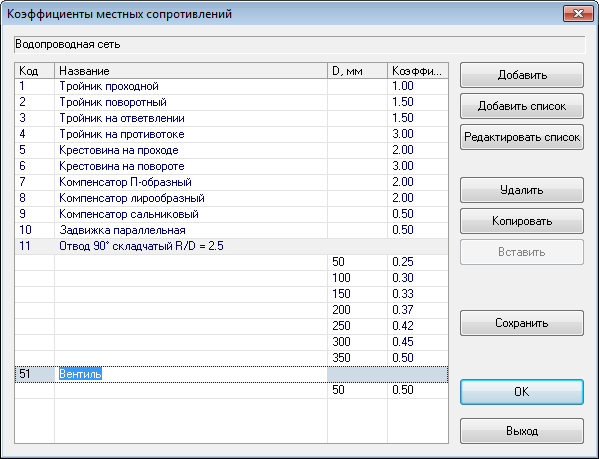

Рисунок 443. Редактор местных сопротивлений

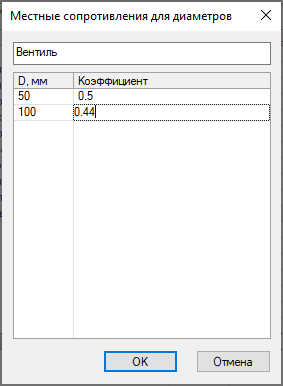

Выполненное добавление объекта попадет в список объектов. В случае, если Вам необходимо будет добавить Вентиль диаметром 100 мм., имеющим другой коэффициент местного сопротивления, то надо нажать кнопку Редактировать список. После чего в появившейся дополнительной строке открывшегося окна добавить новый диаметр и коэффициент местного сопротивления, например, 100 мм. и 0.55.

Окончание ввода подтверждается нажатием кнопки OK.

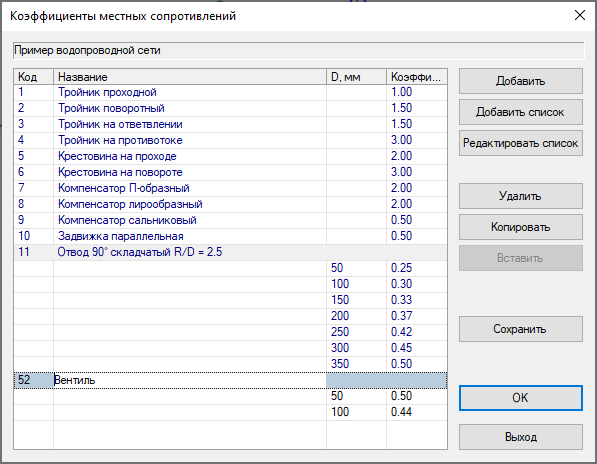

Рисунок 444. Редактор местных сопротивлений

В окне формы редактора в списке объектов появится строка с выполненными изменениями. Объекты с заданными коэффициентами местных сопротивлений можно копировать, вставлять или удалять из списка, используя соответствующие кнопки на панели окна редактора.

После выполнения всех изменений необходимо нажать кнопку Сохранить.

При выходе из редактора Коэффициентов местных сопротивлений без записи выделенного объекта в семантическую базу данных надо нажать кнопку Выход. Если выделенный объект находится на участке, и Вы хотите учесть его местное сопротивление при выполнении гидравлического расчета, выйдите из редактора, нажав кнопку OK. Данное действие приведет к записи выделенного объекта в семантическую базу данных.
