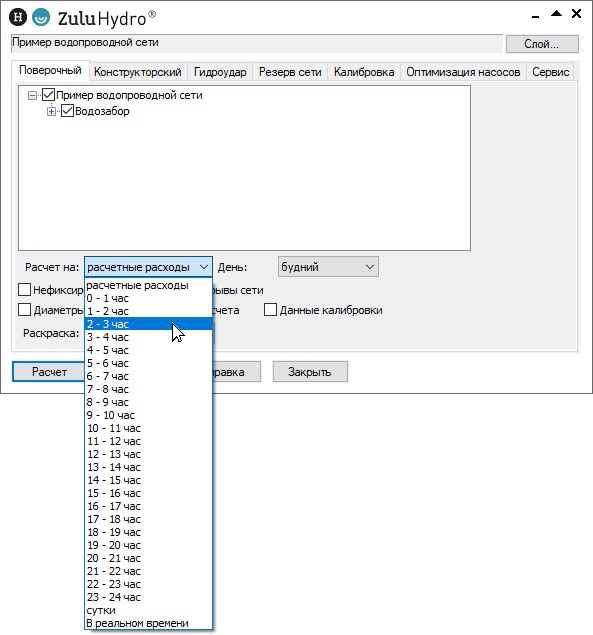

Поверочный расчёт можно провести с учетом графика водопотребления, для этого следует на панели расчётов ZuluHydro в строке Расчет на выбрать из открывающегося с помощью кнопки списка интересующий расчетный час или выбрать расчет за сутки.

Увидеть и при необходимости отредактировать суточные графики водопотребления можно через настройки (подробней о суточных графиках можно узнать в разделе «Справочник суточного графика водопотребления»).

После выбора конкретного часа или расчета за сутки становится активным открывающийся список День. В нем с помощью кнопки нужно выбрать день, на который будет производиться расчет.

При выборе расчета за сутки расчет будет проведен на каждый час суток, при этом в окне сообщений отразится протокол расчета. В протоколе указывается отдельно на каждую сеть на каждый час расход воды на каждом источнике, на каждом насосе, а так же суммарный расход на всех источниках.

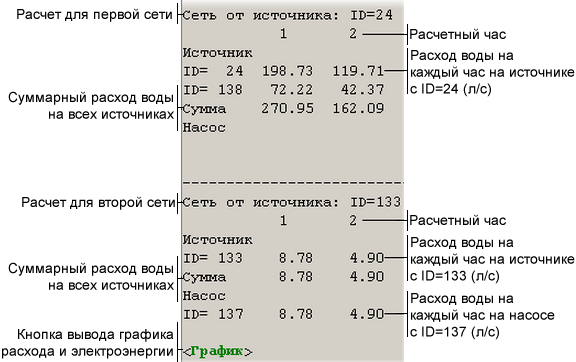

Например, при одновременном расчете двух сетей, в одной из которых два источника, во второй один источник и один насос протокол будет выглядеть так:

При двойном щелчке на ID источника или насоса соответствующий объект замигает, а если при этом он находится за пределами экрана, то произойдет перестроение карты таким образом, чтобы он был виден на экране.

При двойном щелчке на надписи <График> откроется график:

График отображает либо расход воды (л/с), либо расход электроэнергии (кВт), в зависимости от выбранной опции (по умолчанию на графике указывается расход воды на первую сеть). Пунктирная линия указывает среднечасовое значение расхода воды или энергии.

Для просмотра расхода на других объектах или сетях достаточно выделить их название в столбце, расположенном слева от графика.

Расход электроэнергии будет указан на насосных станциях и на резервуарах чистой воды, у которых присутствуют насосы. Расход электроэнергии (кВт) рассчитывается по следующей формуле:

где

Для закрытия графика нажмите кнопку Закрыть.

По результатам оптимизации насосов можно построить суточный график давления на насосных станциях:
