Запуск поверочного расчета

[Примечание]Примечание

Прежде чем запускать расчет, внимательно проверьте настройки расчетов (Настройки расчетов и вкладка Сервис).

Для запуска поверочного расчета:

  1. Выполните команду главного меню Задачи|ZuluHydro или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов:

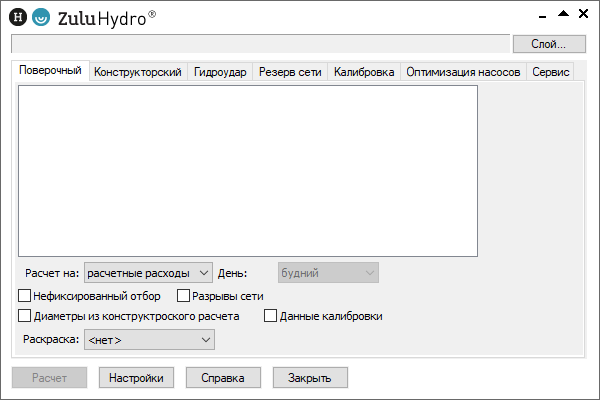

    Вкладка «Поверочный» диалога гидравлических расчетов

    Рисунок 130. Вкладка «Поверочный» диалога гидравлических расчетов


  2. Откройте вкладку Поверочный.

  3. Нажмите кнопку Слой..., выберите слой рассчитываемой водопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 131. Окно выбора слоя


  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника. Установка флажка рядом с названием рассчитываемого слоя автоматически отметит сразу все источники.

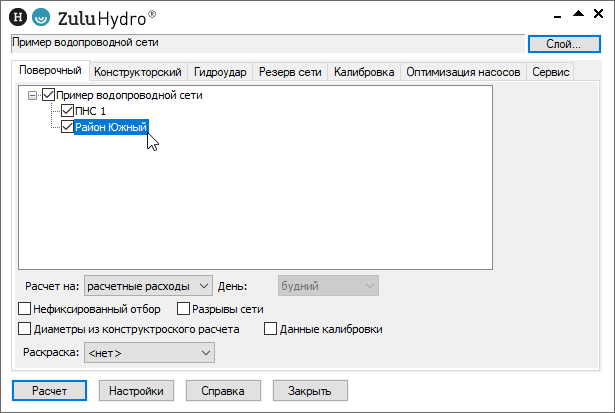

    Выбор источника для расчета

    Рисунок 132. Выбор источника для расчета


  5. Укажите как будет проводиться расчет на расчетные расходы воды: в сутки максимального водопотребления (это установлено по умолчанию) или с учетом графика водопотребления (неравномерности потребления воды и неравномерности работы насосов) на определенные часы или за сутки. Для этого надо из списка Расчет на выберите соответствующие параметры (подробней о расчете с учетом графика водопотребления можно узнать далее в разделе «Расчет с учетом графика водопотребления»).

  6. Укажите как будет проводиться расчет при нехватке напора на источнике: с нефиксированным или с фиксированном отбором воды на потребителе. Для расчета с нефиксированным отбором надо установить галочку напротив строки Нефиксированный отбор, в противном случае расчет производится с фиксированным отбором (подробнее об отборе можно узнать далее в разделе «Нефиксированный и фиксированный отбор воды на потребителе при нехватке напора на источнике »).

    [Подсказка]Подсказка

    При первом запуске расчета после занесения данных рекомендуется сначала провести расчёт с фиксированным отбором (галочку Нефиксированный отбор не ставить) для выявления грубых ошибок.

  7. Если необходимо использовать диаметры из конструкторского расчета (который был проведен заранее), то установите опцию Диаметры из конструкторского расчета (подробней о конструкторском расчете можно узнать в разделе Конструкторский расчет).

  8. Если вы хотите использовать результаты калибровки в качестве исходных данных для поверочного расчёта - включите опцию Данные калибровки.

  9. Нажмите кнопку Расчет.

При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети и заполнит результатами расчета таблицы для каждого типа объекта водопроводной сети. Протокол расчета будет отображаться в нижней части экрана в панели Сообщения.

Если в ходе занесения исходной информации какие-либо данные необходимые для расчета не были внесены или были внесены неверно, то при проведении расчетов в окне Сообщения программа выдаст уведомление ошибке. Программа следит не только за наличием необходимой информации, но и за ее логической верностью, то есть, если пользователь укажет диаметр участка более 1.4 м, то программа выдаст ошибку. Более подробно о возможных ошибках можно узнать в разделе Возможные ошибки расчетов).

Ошибка при запуске расчета

Рисунок 133. Ошибка при запуске расчета


  1. Окно Сообщения.

  2. Сообщение об ошибке.

  3. Окно базы данных объекта, у которого обнаружена ошибка.

  4. Поле базы данных с ошибочным значением.

  5. Объект с ошибкой в данных.
