ZuluHydro позволяет рассчитывать водопроводную сеть большого объема и любой сложности. Основой программного комплекса ZuluHydro является географическая информационная система ZuluGIS, которая позволяет создать карту города (населенного пункта) и нанести на неё любые инженерные коммуникации.

Состав расчетов

Поверочный расчет водопроводной сети

Целью поверочного расчета является определение потокораспределения в водопроводной сети, подачи и напора источников при известных диаметрах труб и отборах воды в узловых точках.

В результате поверочного расчета определяются:

К поверочным расчетам следует отнести расчет системы на случай тушения пожара в час наибольшего водопотребления и расчеты сети и водопроводов при допустимом снижении подачи воды в связи с авариями на отдельных участках. Эти расчеты необходимы для оценки работоспособности системы в условиях, отличных от нормальных, для выявления возможности использования в этих случаях запроектированного насосного оборудования, а также для разработки мероприятий, исключающих падение свободных напоров и снижение подачи ниже предельных значений.

Конструкторский расчет водопроводной сети

Целью конструкторского расчета тупиковой и кольцевой водопроводной сети является определение диаметров трубопроводов обеспечивающих пропуск расчетных расходов воды с заданным напором.

Под расчетным режимом работы сети понимают такие возможные сочетания отбора воды и подачи ее насосными станциями, при которых имеют место наибольшие нагрузки для отдельных сооружений системы, в частности водопроводной сети. К нагрузкам относят расходы воды и напоры (давления). Расчет водопроводной сети производится с любым набором объектов, характеризующих систему водоснабжения, в том числе и с несколькими источниками.

Расчет резерва пропускной способности водопроводной сети

В результате расчета резерва водопроводной сети определяются максимально возможные расходы, которые могут быть подключены в узлах или на участках, при условии сохранения бесперебойного водоснабжения, которое достигается обеспечением потребителей расчетным расходом воды, с требуемым напором. Модуль может применяться при выборе места расположения новых объектов капитального строительства или послужить инструментом для принятия решения при выдаче технических условий на подключение.

Результаты расчета накапливаются в отдельном векторном слое, дополнительно сохраняются в табличном виде и наглядно демонстрируются в виде раскрасок, где каждому цвету соответствует диапазон значений подключаемого расхода. Цвета раскрасок и соответствующие им диапазоны настраиваются самостоятельно.

Гидроудар

Расчет нестационарных процессов в сложных трубопроводных гидросистемах. Цель расчета – выявления участков и узлов сети, подвергающихся за время переходного процесса воздействию недопустимо высокого или низкого давления. В качестве событий, порождающих переходные процессы, предполагается включение или выключение насосов либо открытие или закрытие задвижек, а также разрыв трубы (подробнее о данном расчете можно узнать в разделе Гидроудар).

Калибровка

Калибровка модели водопроводной сети – уточнение математической модели сети, с использованием измерений, полученных на водопроводной сети. В результате калибровки подбираются новые гидравлические сопротивления и коэффициенты утечек для участков сети так, чтобы математическая модель давала минимальные отклонения от давлений в контрольных точках, распределяла суммарные утечки по участкам сети, и обеспечивала баланс расходов между источниками.

Оптимизация насосов

Целью оптимизации насосов является определение оптимальных параметров работы насосного оборудования, при котором обеспечиваются наименьшие затраты и сохраняется качественное обеспечение потребителей. В качестве критерия выбран минимум суммарного энергопотребления для всех насосов, работающих в сети. Для каждой насосной станции указываются максимально допустимые параметры расхода и давления.

Оптимальные давления после каждой насосной станции могут подбираться на:

Расчет позволяет снизить текущие затраты на эксплуатацию насосного оборудования. Кроме того, оптимизация приводит к общему снижению давления в сети, что уменьшает объем утечек. В результате оптимизации рассчитывается необходимое давление, подаваемый расход и определяются затраты электроэнергии. По результатам оптимизации можно построить суточный график расхода воды, давления на насосных станциях и расхода электроэнергии.

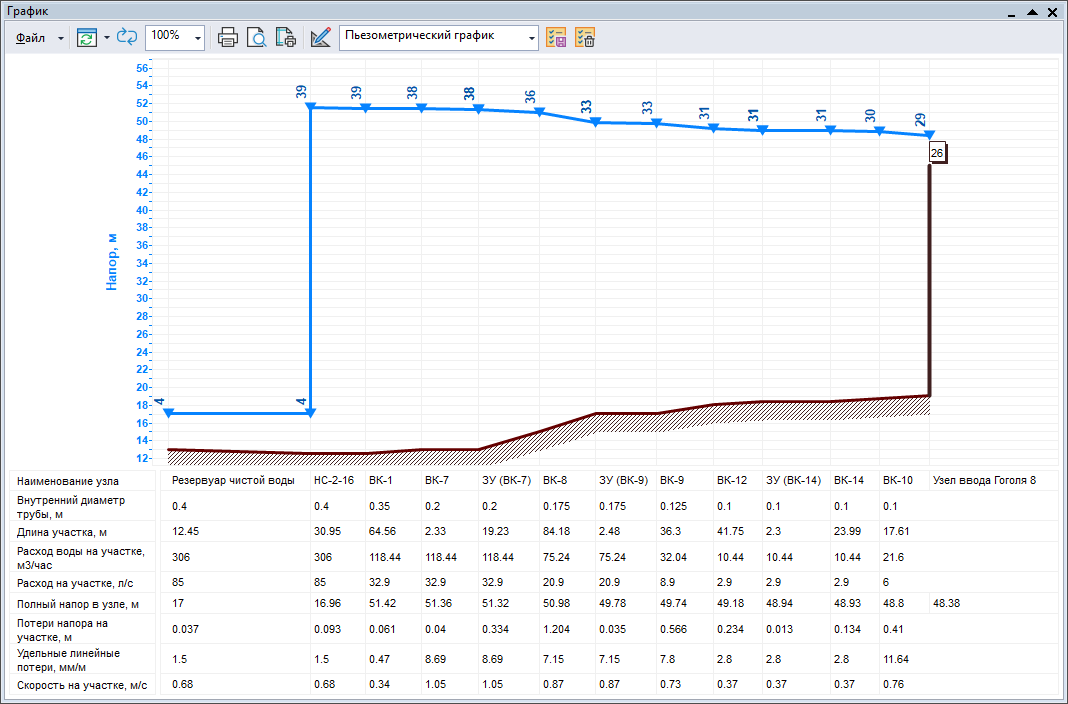

Пьезометрический график

Целью построения пьезометрического графика является наглядная иллюстрация результатов гидравлического расчета (поверочного, конструкторского).

При этом на экран выводятся:

В таблице под графиком выводятся для каждого узла сети наименование, геодезическая отметка, высота потребителя, напоры в трубопроводах, потери напора по участкам сети, скорости движения воды на участках сети и прочие. Цвет и стиль линий, а также количество выводимой под графиком информации настраивается пользователем.

Построение и экспорт продольного профиля в DXF

ZuluHydro позволяет построить и экспортировать продольный профиль водопроводной сети в DXF формат (для дальнейшего оформления в Компас, AutoCAD и других САПР). Профиль строится на основании высотной информации, а таблица профиля заполняется автоматически — на основании данных из базы данных и графического изображения объектов (углы поворотов берутся с карты). Высотная информация по объектам сети указывается пользователем или может быть автоматически считана со слоя рельефа. На продольном профиле отображаются:

Внешний вид профиля: вертикальный и горизонтальные масштабы, формат листа, вес линий и высота текста настраиваются пользователем при экспорте.

Коммутационные задачи

Коммутационные задачи предназначены для анализа изменений вследствие отключения задвижек или участков сети. В результате выполнения коммутационной задачи определяются объекты, попавшие под отключение. При этом производится расчет объемов воды, которые возможно придется сливать из трубопроводов водопроводной сети. Результаты расчета отображаются на карте в виде тематической раскраски отключенных участков и потребителей и выводятся в отчет.
