Создание слоя водопроводной сети

[Примечание]Примечание

Видеоурок по созданию слоя инженерной сети можно посмотреть пройдя по ссылке: https://www.politerm.com/videos/network/layer_create_set/.

[Примечание]Примечание

В процессе работы пользователь как правило самостоятельно «дорабатывает» созданный слой сети. Например добавляет новые режимы, настраивает внешний вид объектов, добавляет дополнительные поля в базы данных, добавляет новые объекты в справочники, и др.

Именно поэтому рекомендуется разработать «эталонный» слой с оптимальным наполнением, то есть заранее продумать и настроить: структуру слоя (типы, режимы, символы, размеры), настроить базу данных (поля в базах, настройки запросов), настроить расчетные сортаменты по необходимости).

И в дальнейшем при создании нового слоя пользоваться не нижеприведенным способом через меню Задачи/ZuluHydro/Сервис/Создать слой, а путем создания нового слоя по образцу «эталонного» слоя (подробней смотрите https://www.politerm.com/zuludoc/index.html#layer_create_template.html).

Для того чтобы создать слой водопроводной сети надо:

  1. Выбрать команду главного меню Слой|Создать инженерную сеть|Водоснабжение.

  2. Далее выбрать диск и каталог, где будут храниться файлы моделируемой водопроводной сети.

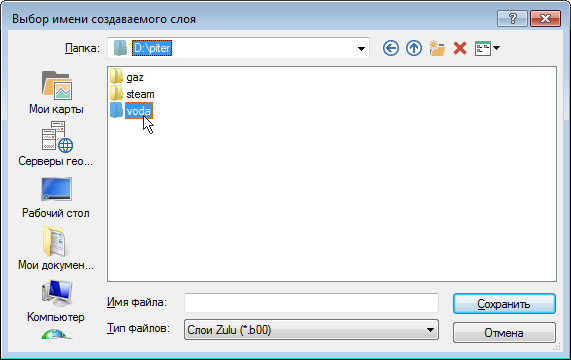

    Диалог сохранения слоя

    Рисунок 49. Диалог сохранения слоя


    [Примечание]Примечание

    Имя слоя НЕОБХОДИМО ЗАДАВАТЬ ЛАТИНСКИМИ буквами, слой ОБЯЗАТЕЛЬНО должен создаваться в отдельной папке. Также важно, чтобы в пути до файлов слоя НЕ БЫЛО РУССКИХ БУКВ, допускается использование только латинских. Данное ограничение связано с тем, что при работе с локальными таблицами система ZuluGIS использует программные средства, для которых не желательно наличие в имени папки русских символов.

  3. В строке Имя файла ввести имя файла латинскими символами (например Network_water) и нажать кнопку Сохранить (смотрите Рисунок 50, «Окно создания файла водопроводной сети»). Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

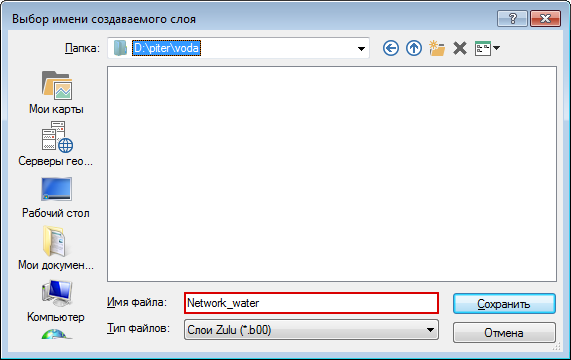

    Окно создания файла водопроводной сети

    Рисунок 50. Окно создания файла водопроводной сети


  4. В окне Новая система водоснабжения, в строке Название слоя ввести пользовательское имя слоя русскими символами, например Водопроводная сеть.

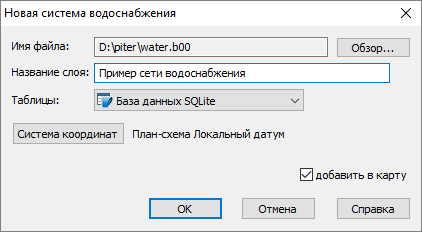

    Диалог создания слоя водопроводной сети

    Рисунок 51. Диалог создания слоя водопроводной сети


    [Примечание]Примечание

    Если не ставить флажок добавить в карту, тогда слой водопроводной сети будет создан только на диске и для дальнейшей работы его нужно загрузить в карту.

  5. Выбрать систему координат, с помощью кнопки Система координат. При работе с картой, выполненной в план-схеме (локальный датум), этот пункт следует пропустить.

  6. Указать способ хранения таблиц, например SQLite, MS Access или другие.

  7. После того как все окна диалога (Рисунок 51, «Диалог создания слоя водопроводной сети») заполнены, нажать кнопку ОК.
