Открытие задвижки

При выборе второй конфигурации увидим:

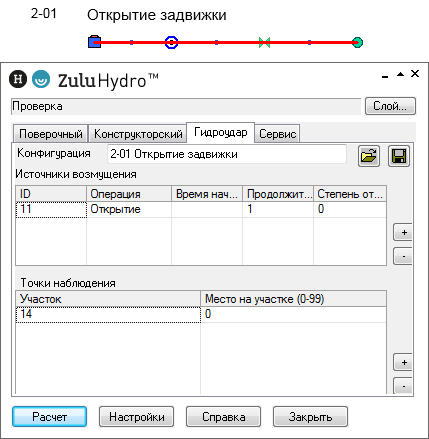

Открытие задвижки

Рисунок 188. Открытие задвижки

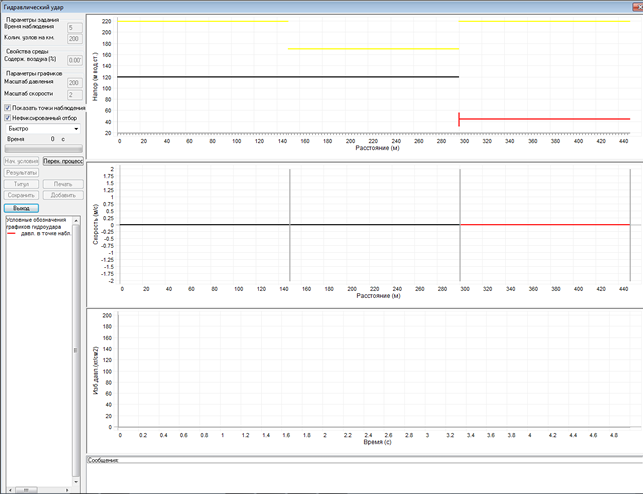

Начальные условия

Рисунок 189. Начальные условия


Здесь в отличие от первой конфигурации назначена операция Открытие. Нажимаем кнопку Расчет и в появившемся окне кнопку Нач. условия.

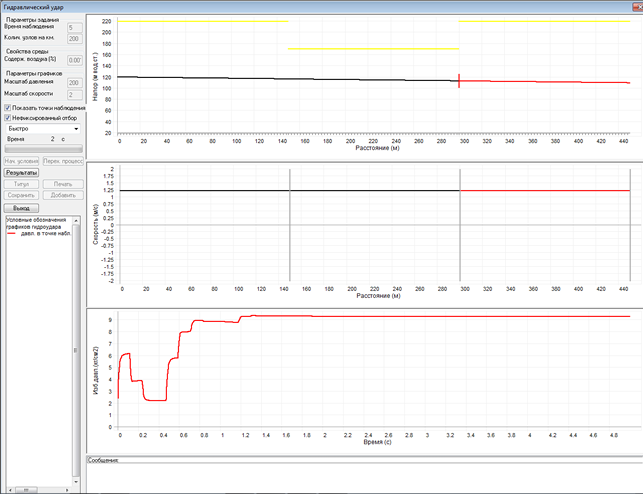

Переходной процесс

Рисунок 190. Переходной процесс


Нажимаем, как и в случае первой конфигурации кнопки Перех. процесс и Результаты.

Результаты расчетов выведем на печать в черно-белом варианте. Для этого нажмем кнопку Титул и уберем флажок напротив надписи Цветная печать.

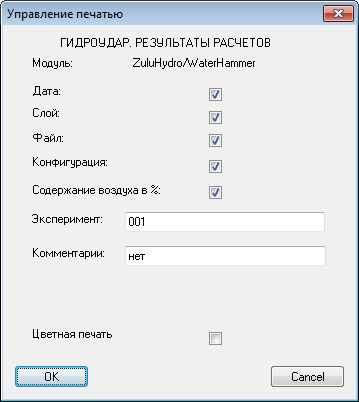

Настройки печати

Рисунок 191. Настройки печати

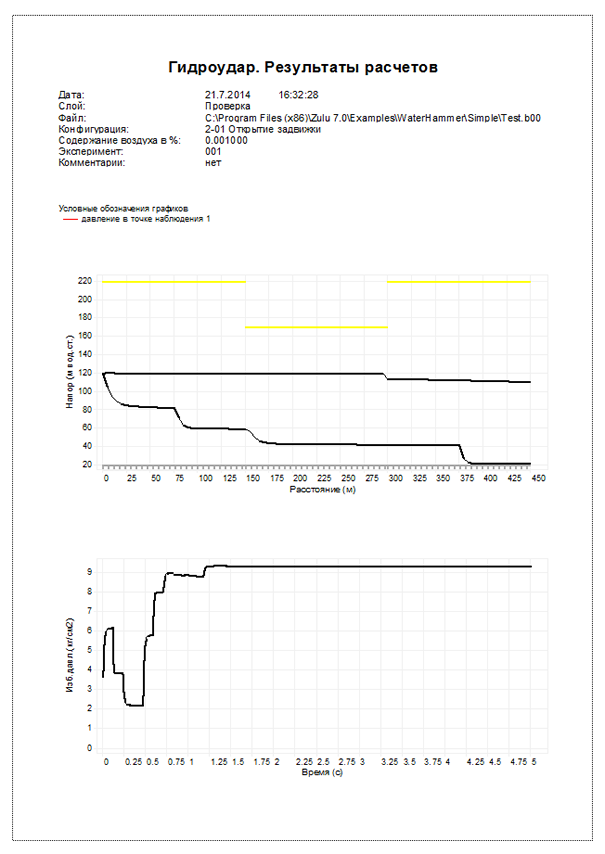

Результаты расчетов

Рисунок 192. Результаты расчетов
