Закрытие задвижки


Пред.		След.

При выборе первой конфигурации увидим:

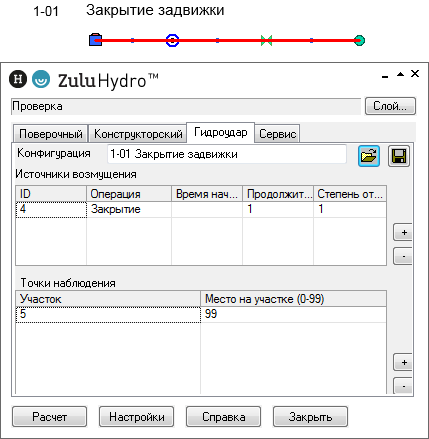

Рисунок 185. Конфигурация закрытия задвижки

На этом рисунке видно, что в выбранной конфигурации заданы:

источник возмущения (ID = 4 задвижки, операция - закрытие, время начала выполнения операции - 0, продолжительность выполнения операции 1 секунда, степень открытия задвижки в начальный момент времени - 1);
точка наблюдения (ID участка, на котором находится точка наблюдения, и расстояние от начала участка до точки наблюдения в процентах);
маршрут для построения графиков (выделен красным).

Другие параметры данной конфигурации можно увидеть в следующем окне, которое вызывается нажатием кнопки Расчет на панели Гидравлические расчеты.

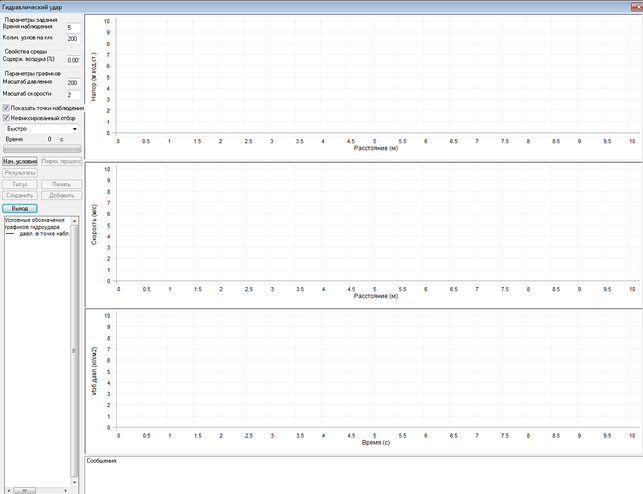

Рисунок 186. Панель расчета

Здесь мы видим параметры: время наблюдения, количество расчетных узлов на 1 километр, количество нерастворенного в воде воздуха (процент объема воздуха при атмосферном давлении), масштабы графиков давления и скорости течения жидкости.

Для расчета переходных процессов следует определить начальные условия, поэтому сначала нажимаем кнопку Нач. условия.

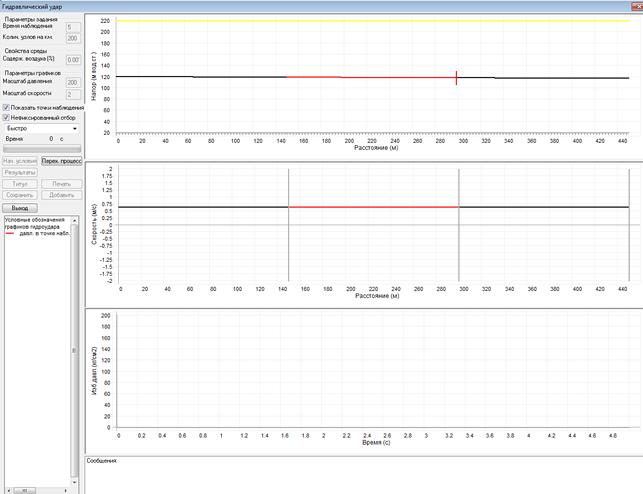

Рисунок 187. Начальные условия

После выполнения расчета стационарного режима появились графики давлений и скоростей в двух верхних окнах соответственно. В верхнем окне помимо давления имеются графики земной поверхности и предельно допустимых давлений.

Теперь можно нажать кнопку Перех. процесс. После выполнения расчетов увидим:

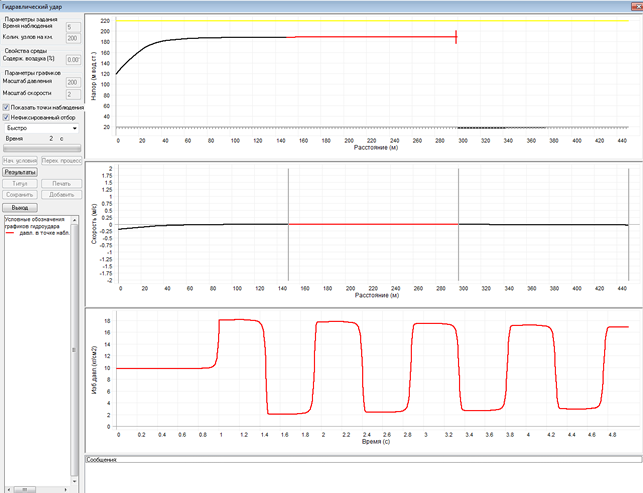

Рисунок 188. Переходной процесс

Для анализа результатов полезно вывести на экран наибольшее и наименьшее давление в каждой точке вдоль маршрута. Это осуществляется нажатием кнопки Результаты.

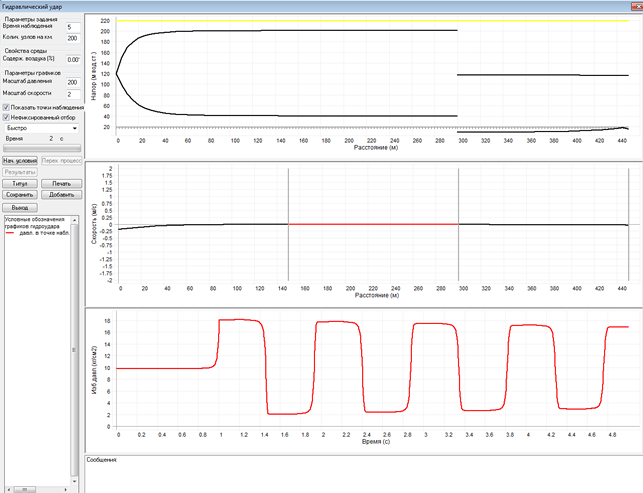

Рисунок 189. Результаты

На верхнем графике появились две новые кривые.

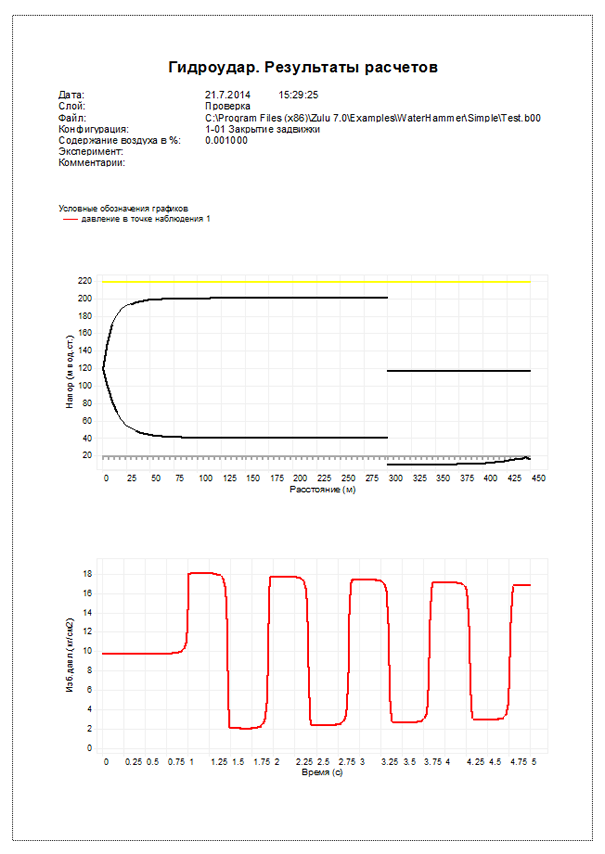

Рисунок 190. Результаты расчетов

Для распечатки наиболее важных результатов предусмотрена кнопка Печать и вспомогательная Титул. Последняя позволяет выбрать черно-белую печать и вывести необходимые сведения о численном эксперименте.
