Знакомство с панелью расчетов

Познакомьтесь с панелью конструкторского расчета:

Знакомство с панелью расчетов

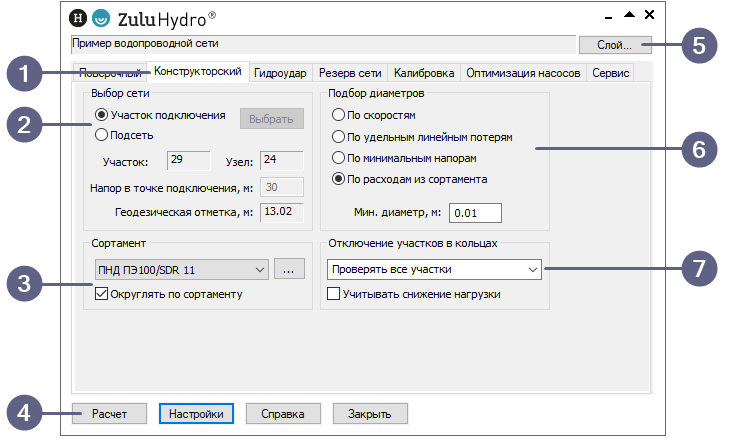

Рисунок 155. Знакомство с панелью расчетов


  1. Вкладка выбора вида расчета.

  2. Переключать для выбора сети (Участок подключения/Подсеть).

  3. Выбор основного сортамента (если не указан у объектов сети). Кнопка ..., чтобы открыть окно Сортамента(справочника по трубам). Опция округления результатов подбора до диаметров, указанных в сортаменте.

  4. Кнопка запуска расчета.

  5. Кнопка выбора слоя для расчета.

  6. Основные критерии для выполнения подбора диаметров.

  7. Дополнительные параметры для проведения расчёта: отключение участков в кольцах, с учетом снижения нагрузки.
