Ввод типовых объектов

[Примечание]Примечание

Перед вводом типовых объектов они должны быть созданы в ZuluGIS.

Для ввода типовых объектов:

  1. Сделайте слой активным.

  2. Нажмите кнопку Добавить типовой объект . Откроется список доступных типовых объектов/режимов слоя.

  3. Выберите из списка объект для ввода, после чего выбранный объект будет отображен вместо кнопки Добавить объект. Для отмены нажмите ESС.

  4. Для линейных объектов возможно установить дополнительные опции.

    Если символьные объекты уже расставлены в слое и необходимо их соединить линейным объектом так, чтобы он был связан с ними (это обязательное условие при вводе инженерной сети), то проверьте чтобы сверху на панели была установлена опция . Если связь не нужна, снимите данную опцию.

  5. Если требуется чтобы вводимый объект делил существующий участок на две части, то установите опию . Деление происходит аналогично разделению участка символьным объектом.

  6. Введите выбранный объект:

    • Символьный объект

      Подведите курсор к точке установки объекта и сделайте щелчок кнопкой мыши. Объект установлен.

    • Участок инженерной сети с символьными объектами

      1. Подведите курсор к начальной точке участка, сделайте щелчок кнопкой мыши. В открывшемся меню типовых объектов выберите объект с которого участок будет начинаться. В том случае, когда участок должен начинаться с уже внесенного ранее символьного объекта проверьте чтобы была установлена опция . Тогда система воспримет его как начальный объект участка и список типовых объектов для выбора открываться не будет.

      2. Если участок не прямой а с поворотами, то переместите курсор к точке поворота участка на карте и зафиксируйте эту точку нажатием кнопки мыши. Расставьте все точки поворота. Пошаговую отмену введенных точек можно осуществить кнопкой ESС.

      3. Переместите курсор в конец вводимого участка, сделайте двойной щелчок клавишей мыши. Из открывшегося списка типовых объекта выберите объект, который будет являться концом участка. Если курсор был подведен к уже внесенному ранее в слой символьному объекту, то система воспримет его как конечный объект участка и список типовых объектов для выбора открываться не будет.

        Ввод инженерной сети

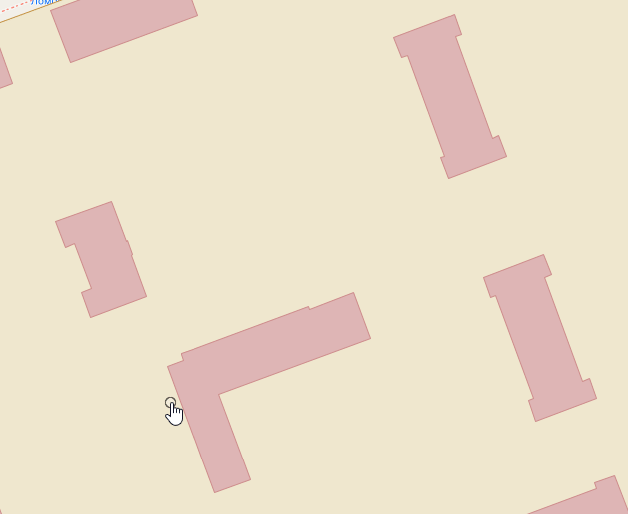

        Рисунок 18. Ввод инженерной сети


    • Линейный объект не являющийся участком

      1. Подведите курсор к начальной точке линии, сделайте щелчок кнопкой мыши.

      2. Переместите курсор мыши к очередной точке на карте и зафиксируйте эту точку нажатием кнопки мыши.

      3. Завершите ввод ломаной двойным щелчком кнопки мыши.

    • Полигон (многоугольник)

      1. Подведите курсор к первой вершине полигона, сделайте щелчок левой мыши.

      2. Последовательно установите точки (вершины) объекта.

      3. Завершите ввод полигона двойным щелчком кнопки мыши.
