Расчет аварийного выброса от источников

[Предупреждение]Предупреждение

Перед расчетом объемов природного газа при аварийных выбросах, необходимо выполнить поверочный расчет газопроводной сети и убедиться в корректности собранной электронной модели Поверочный расчет газопроводной сети

Расчет по-умолчанию, проводится от источников питающих выбранную подсеть. Для запуска расчета от источников:

  1. Выполните команду главного меню Задачи|ZuluGaz или нажмите на панели инструментов кнопку . Откроется окно гидравлических расчетов.

  2. Нажмите кнопку Слой..., выберите слой рассчитываемой газопроводной сети и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

  3. Перейдите на вкладку Аварийный выброс:

    Вкладка «Аварийный выброс»

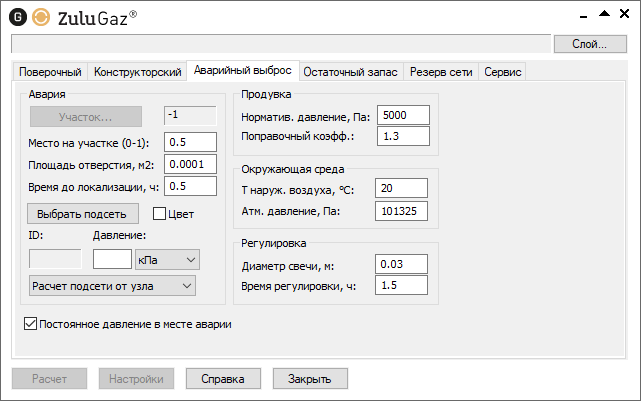

    Рисунок 117. Вкладка «Аварийный выброс»


  4. В нижней части окна выберите из выпадающего списка Расчет от источников.

  5. Выделите участок на карте, для которого будет наблюдаться аварийный выброс с помощью кнопки Выделить .

    [Подсказка]Подсказка

    В случае, если объект не выделяется следует производить щелчок мыши удерживая нажатыми клавиши Ctrl+Shift.

  6. Нажмите кнопку Участок…, при этом подсеть, для которой будет проводиться расчет, на карте выделяется красным цветом. Правее от кнопки будет указан ID аварийного участка, а в поле Источники, указаны источники от которых будет проводиться расчет.

  7. Внесите дополнительные исходные данные, такие как параметры аварии, параметры окружающей среды, параметры для продувки локализованной сети, параметры для задания регулировки газового оборудования.

    [Примечание]Примечание

    Все данные необходимо вносить в соответствии с методикой ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-2-2015 «Порядок определения объема природного газа при аварийных выбросах»

  8. При необходимости принять давление неизменным во время аварии. установите опцию Постоянное давление в месте аварии.

  9. Нажмите кнопку Расчет. При отсутствии ошибок в данных или конфигурации сети программа выполнит расчет выбранной сети.
