Дополнительные исходные данные для расчета аварийного выброса

При расчете аварийного выброса производится последовательное выполнение нескольких поверочных расчетов, соответственно перечень основных исходных данных по объектам газовой сети, полностью соответствует тем, что необходимы для выполнения поверочного расчета.

Для определения аварийного выброса дополнительно требуется внести ряд специфических данных. Все данные необходимо вносить в соответствии с методикой ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 12.2.2-2-2015 «Порядок определения объема природного газа при аварийных выбросах». Эти данные указываются только в окне ZuluGaz перед запуском расчета.

Исходные данные для выполнения расчета

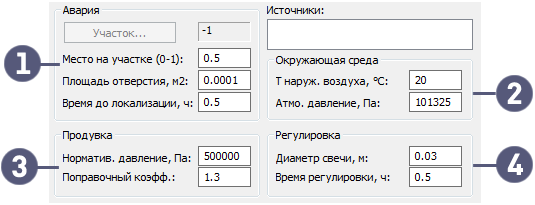

Рисунок 119. Исходные данные для выполнения расчета


К дополнительным исходным данным можно отнести:

  1. Параметры аварии:

    1. Место аварии (0-1) – заносится в долях от единицы, где 0 - начало участка, 1 – конец участка.

    2. Площадь отверстия - площадь аварийного отверстия в трубе газопровода, заносится в м2. Если площадь отверстия больше площади сечения трубы, в расчете принимается площадь сечения трубы.

    3. Время до локализации аварии - время истечения аварийного объема газа из газопровода до проведения работ по локализации аварии, заносится в часах.

  2. Параметры окружающей среды

    1. Т наруж. воздуха - температура наружного воздуха, заносится в ˚C.

    2. Атмосферное давление, Па.

  3. Параметры для продувки локализованной сети:

    1. Норматив. давление - нормативное значение давления газа, до которого ведется продувка газопровода газом после ликвидации последствий аварии, Па.

    2. Поправочный коэффициент, учитывающий реальное увеличение расхода газа на продувку.

  4. Параметры для задания регулировки газового оборудования:

    1. Внутренний диаметр продувочной свечи, м.

    2. Время регулировки - суммарное время, в течение которого осуществляется сброс газа в атмосферу при проведении работ по регулировке и настройке газового оборудования, заносится в часах.
