Добавление вертикального участка

Шаг 1. Добавить элемент вертикальный участок в структуру слоя:

  1. Войти в структуру слоя газовой сети.

  2. Создать новый тип объектов, с произвольным названием, например Вертикальный. Графический тип символьный/ объект инженерной сети/ отсекающее устройство или узел .«Создание нового типа объектов»

    [Внимание]Внимание

    Если элемент будет создан как узел, он не будет иметь состояние отключен, соответственно если как отсекающее устройство, то будет.

  3. Подключить к типовому объекту Вертикальный базу данных по участкам.

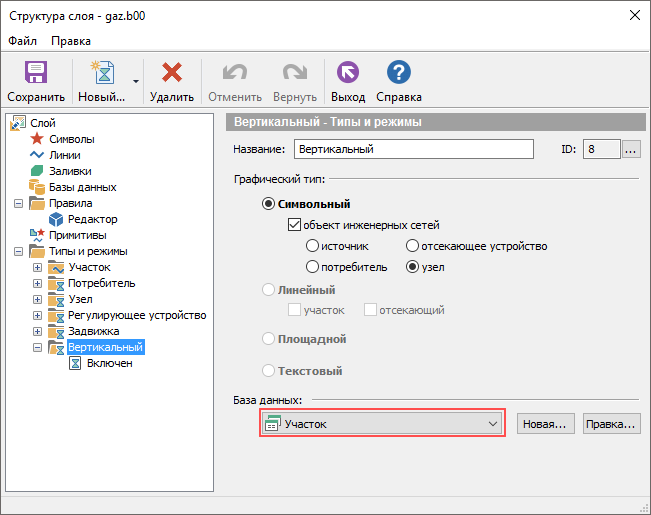

    Создание типа Вертикальный

    Рисунок 7. Создание типа Вертикальный


  4. Создать необходимое количество режимов. Для каждого режима разработать соответствующий символ, настроить его масштаб и параметры отображения «Пример создания режима для уже существующего типа «Узел»».

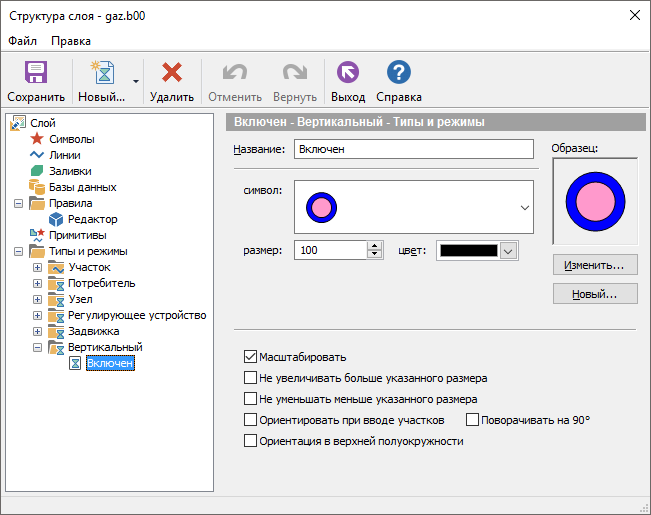

    Создание режима Включен

    Рисунок 8. Создание режима Включен


Шаг 2. Подготовить базу данных по участкам:

Вертикальный участок имеет тот же самый набор полей, что и горизонтальный, но дополнительно характеризуется геодезической отметкой начала и конца участка. Данный поля потребуется добавить в структуру таблицы, подключенной к участкам.

  1. Открыть окно информации (i) по участку газовой сети.

  2. Щелчком правой кнопки мыши вызвать контекстное меню и выбрать пункт Добавить поле. Указать имя поля, к примеру "Zgeo", пользовательское название "Геодезическая отметка начала" и тип поля Вещественное. Аналогичным способом добавить поле "Геодезическая отметка конца".

    [Внимание]Внимание

    При необходимости окно представления информации можно настроить в структуре слоя. https://www.politerm.com/zuludoc80/webhelp/index.html#zb_query_create.htm .

    Добавление поля Геодезическая отметка начала

    Рисунок 9. Добавление поля Геодезическая отметка начала


Шаг 3. Подключить тип Вертикальный участок в настойках расчетного модуля ZuluGaz:

Осталось установить связь между объектами и таблицами слоя пользователя с объектами и таблицами расчетного модуля (расчетная модель)

  1. Открыть окно настроек данных расчетной модели ZuluGaz. Для этого, выберите меню Задачи|ZuluGaz, в открывшемся диалоге выберите слой газопроводной сети. Нажмите кнопку Настройки и выберите вкладку Данные.

  2. Встаньте на позицию Вертикальный участок и нажмите кнопку Добавить объект, укажите типовой объект вертикальный участок.

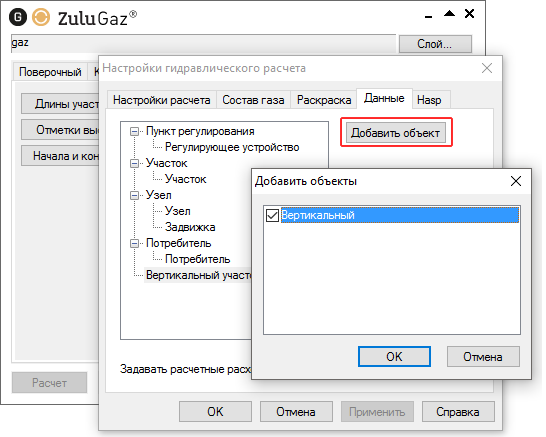

    Подключение типа Вертикальный

    Рисунок 10. Подключение типа Вертикальный


  3. Установите соответствия между всеми объектами расчетной модели и таблицами слоя. Для этого необходимо встать на тип Вертикальный и нажать кнопку Поля.

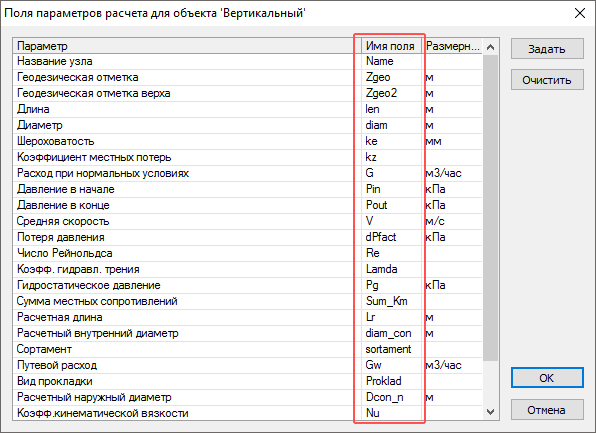

    Соответствие полей слоя и расчетной модели

    Рисунок 11. Соответствие полей слоя и расчетной модели


    [Внимание]Внимание

    Подробное описание данного этапа «Настройка объектов слоя и данных».
