Запуск анализа переключений

Для запуска анализа переключений:

  1. Запустите Коммутационные задачи (смотрите «Запуск расчета»).

  2. Выберите вкладку Анализ переключений.

  3. Нажмите кнопку Настройки для вызова диалога настроек программы (подробнее о настройках можно узнать в разделе «Настройки»).

  4. Далее следует добавить отключаемые объекты газовой сети в список или загрузить пользовательскую конфигурацию.

    [Подсказка]Подсказка

    Подробнее о том как работать со списком объектов и конфигурацией: «Работа со списком объектов».

  5. В режиме Выделить выберите на карте запорное устройство (участок), для которого будет производиться отключение (слой при этом должен быть активным, либо удерживайте при выделении объекта клавиши Ctrl+Shift).

  6. На панели коммутационных задач нажмите кнопку . Выбранный объект добавится в список переключаемых объектов сети в диалоговом окне:

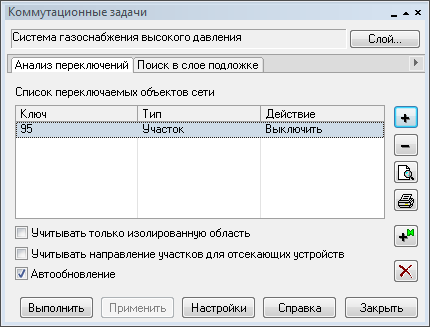

    Список переключаемых объектов

    Рисунок 149. Список переключаемых объектов


    Если объект в список добавлен ошибочно то для его удаления надо выделить его в списке и нажать кнопку . При передвижении по списку, на карте автоматически выделяется соответствующий объект.

  7. Выберите в поле Действие необходимый вид переключения. Этот пункт выполнять при необходимости.

    Работа в окне Коммутационные задачи

    Рисунок 150. Работа в окне Коммутационные задачи


    Виды переключений:

    • Включить - режим объекта устанавливается на «Включен»;

    • Выключить - режим объекта устанавливается на «Выключен»;

    • Изолировать от источника - режим объекта устанавливается на «Выключен». При этом автоматически добавляется в список и переводится в режим отключения вся изолирующая объект от источника запорная арматура;

    • Отключить от источника - режим объекта устанавливается на «Выключен». При этом автоматически добавляется в список и переводится в режим отключения вся отключающая объект от источника запорная арматура.

  8. При необходимости установите дополнительные опции:

    • опция Учитывать только изолированную область позволяет определить итоговые значения только для изолированной области;

    • опция Учитывать направление участков для отсекающих устройств - данная опция указывает, следует ли учитывать направления участков для поиска отсекающих задвижек;

    • при включении опции Автообновление - на карте автоматически будут отображаться в виде раскраски отключенные участки сети.

  9. Нажмите кнопку Выполнить. В результате выполнения задачи произойдет окраска сети и появится браузер Просмотр результата, содержащий табличные данные результатов расчета. Подробнее о работе с браузером результатов расчета можно узнать в разделе «Результаты расчета». Вкладки браузера содержат таблицы попавших под отключение объектов сети и итоговые значения результатов расчета.

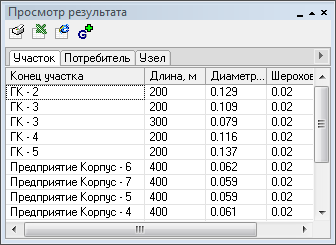

    Окно результатов расчета

    Рисунок 151. Окно результатов расчета


    При необходимости можно удалить раскраску с карты с помощью кнопки .
