Создание слоя сети водоотведения

Для того чтобы создать слой системы водоотведения:

  1. Выберите команду главного меню Слой|Создать инженерную сеть|Водоотведение.

  2. Выберите диск и каталог в котором будут храниться файлы моделируемой сети. Слой сети следует создавать в отдельной папке.

    Диалог сохранить файл

    Рисунок 15. Диалог сохранить файл


    [Важно]Важно

    Имя слоя ДОЛЖНО БЫТЬ ЗАДАНО ЛАТИНСКИМИ буквами, слой ОБЯЗАТЕЛЬНО должен создаваться в отдельной папке. Также важно, чтобы в пути до файлов слоя НЕ БЫЛО КИРИЛЛИЧЕСКИХ БУКВ, допускается использование только латинских. Данное ограничение связано с тем, что при работе с локальными таблицами система ZuluGIS использует программные средства, для которых не желательно наличие в имени папки символов кириллицы.

  3. В поле Имя файла введите имя файла латинскими символами (например, drain) и нажмите кнопку Сохранить. Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

  4. В окне новой системы канализации (Рисунок 16, «Ввод названия слоя»), в поле Название слоя введите пользовательское название слоя русскими символами, например Система водоотведения.

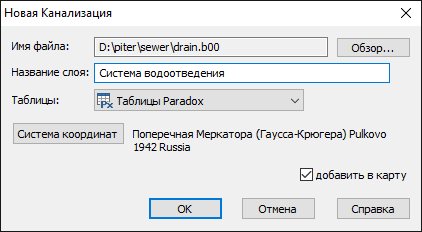

    Ввод названия слоя

    Рисунок 16. Ввод названия слоя


    [Примечание]Примечание

    При установленном флажке добавить в карту созданный слой сразу загружается в текущую карту, если флажок не установлен – слой будет только создан на диске и для дальнейшей работы его нужно будет загрузить в карту.

  5. Выбрать систему координат, с помощью кнопки Система координат. При работе с картой, выполненной в план-схеме (локальный датум), этот пункт следует пропустить.

  6. Указать способ хранения таблиц, например Paradox, Microsoft Access или другие.

  7. После того как все окна диалога заполнены, нажмите кнопку ОК.
