Напорный участок
Напорный участок – это линейный объект, моделирующий работу напорного участка канализационной сети. Гидравлический расчет Напорного участка производиться также, как и расчет участка водопроводной сети. Согласно своду правил СП 32.13330.2018 п.5.2.2: Гидравлический расчет напорных канализационных трубопроводов следует производить по СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения.
Типовое условное обозначение участка представлено на следующем рисунке:
Рисунок 12. Типовое изображения напорного участка
Данный элемент позволяет смоделировать одновременную работу самотечной и напорной канализации (Рисунок 13, «Пример изображения самотечной и напорной канализации»).

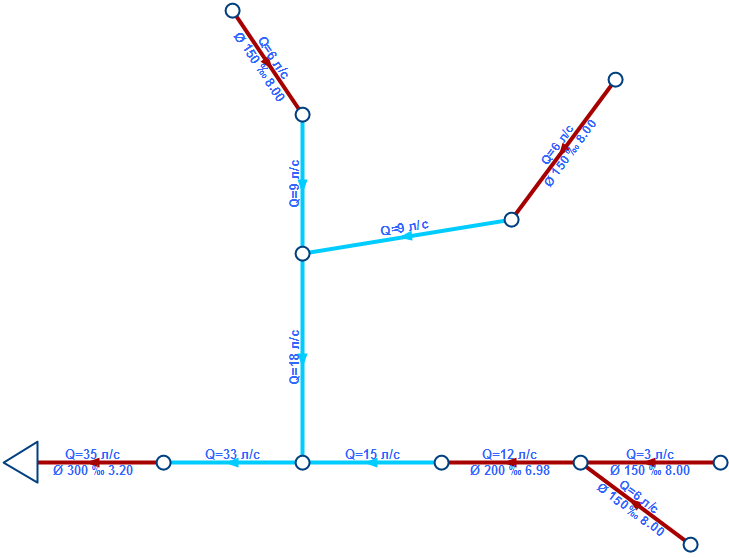

Рисунок 13. Пример изображения самотечной и напорной канализации
Правила изображения напорного участка:
-
Если из колодца выходит напорный участок, то в этот колодец можно подключить только один самотечный участок. Нельзя чтобы в колодец одновременно входило несколько самотечных участков и выходил напорный:

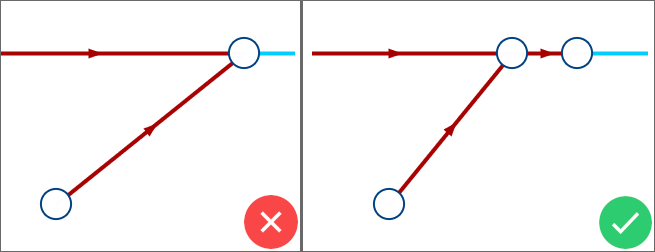

Рисунок 14. Слева - неправильное изображение напорного участка, справа - верное.
