Включение режима редактирования слоя
Перед нанесением схемы канализационной сети необходимо сначала включить режим редактирования слоя. В этом режиме происходит ввод и редактирование объектов сети.
Для включения режима редактирования предусмотрено два основных способа:
-
Первый способ:
-
Выберите пункт главного меню или нажмите кнопку
на панели инструментов. -
Если карта содержит только один слой, то этот слой сразу станет редактируемым. Если же в карте несколько слоев, то на экране появится список слоев карты (Рисунок 43, «Выбор слоя для редактирования»), в котором нужно левой кнопкой мыши выбрать слой с канализационной сетью и нажать кнопку .

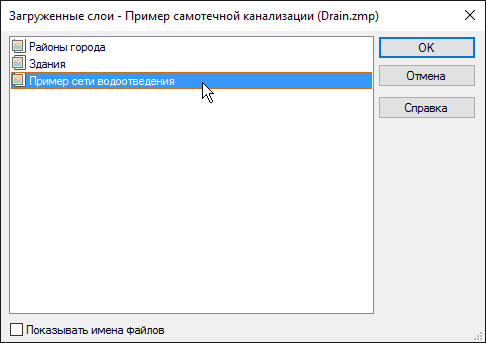

Рисунок 43. Выбор слоя для редактирования
-
-
Второй способ:
Нажмите кнопку
напротив имени слоя в окне активного слоя
Кнопка примет утопленное состояние
. После включения редактора слоя в строке состояния внизу экрана
отобразится имя редактируемого слоя
.
Последовательность действий при вводе
Для изображения сети можно пользоваться двумя способами:
-
Изображать сеть с помощью объекта
Участок. В таком случае при вводе участка редактор сам будет запрашивать узловые объекты в начале и в конце участка, а поскольку часто начало нового участка является концом предыдущего, то начальный узел нового участка уже существует, и за него нужно только зацепится, то есть, продолжая ввод участка, щелкнуть по узлу левой кнопкой мыши. -
Если известны координаты узловых объектов, таких колодцы, то можно сначала расставить эти объекты на карте и затем соединить их участками.
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
При использовании для рисования режим |
