Импорт модели рельефа из LandXML TIN

В результате импорта поверхностей нерегулярной триангулированной сети (TIN) из формата LandXML TIN будет получен слой рельефа TIN модели в котором по каждой точке можно получить значение высоты. Для успешного импорта в XML файле должен быть корневой индекс LandXML и TIN раздел со списком точек X, Y, Z. В том случае, если импортируемый XML файл не будет соответствовать LandXML формату, то будет выдано соответствующее сообщение.

Чтобы импортировать модель рельефа:

  1. Выполните команду меню Карта|Рельеф|Импорт|LandXML TIN.

  2. Выберите XML файл для импорта, нажмите кнопку Открыть.

  3. В диалоге Импорт модели рельефа из LandXML справа от строки Имя слоя нажмите кнопку Обзор.... Далее укажите каталог и имя для создаваемого в результате импорта файла рельефа.

  4. В строке Название слоя имеется возможность задать пользовательское название слоя отличное от имени файла.

  5. Из списка Цвет можно выбрать цвет для сетки рельефа.

  6. При установке опции Добавить в карту слой рельефа будет создан и добавлен в текущую карту.

  7. Кнопка ОК завершит процедуру импорта.

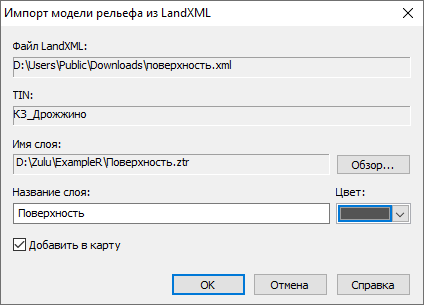

    Импорт рельефа из LandXML

    Рисунок 494. Импорт рельефа из LandXML
