Импорт модели рельефа из Esri TIN

В результате импорта модели рельефа из формата Esri TIN будет получен слой рельефа TIN модели в котором по каждой точке можно получить значение высоты. Для импорта обязательно нужен набор файлов с расширением *.adf, содержащих массив x, у точек (tnxy.adf), массив высот точек (tnz.adf) и описанием треугольников (tnod.adf). Если отсутствует файл с описанием треугольников, то триангуляция будет выполнена системой. Импортируемые файлы должны располагаться в одном каталоге.

Чтобы импортировать модель рельефа:

  1. Выполните команду меню Карта|Рельеф|Импорт|Esri TIN.

  2. Укажите для импорта файл, содержащий массив x, y точек – tnxy.adf. Нажмите кнопку Открыть.

  3. В диалоге Импорт модели рельефа из Esri TIN справа от строки Имя слоя нажмите кнопку Обзор.... Далее укажите каталог и имя для создаваемого в результате импорта файла рельефа.

  4. В строке Название слоя имеется возможность задать пользовательское название слоя отличное от имени файла.

  5. Из списка Цвет можно выбрать цвет для сетки рельефа.

  6. При установке опции Добавить в карту слой рельефа будет создан и добавлен в текущую карту.

  7. Кнопка ОК завершит процедуру импорта.

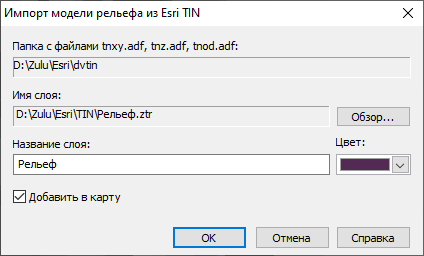

    Импорт рельефа из Esri TIN

    Рисунок 495. Импорт рельефа из Esri TIN
