Привязка растра на карте с использованием редактора привязки

[Примечание]Примечание

Видеоурок о привязке растров можно посмотреть, пройдя по одной из ссылок: https://youtu.be/I3FayqSHxkY или https://www.politerm.com/videos/raster/RasterGeoref/.

Привязка растра на карте производится в два этапа:

  1. Добавление растра в карту.

  2. Привязка с использованием редактора привязки и при необходимости обрезка границ растра в том же редакторе.

Добавление растра в карту

В карту для перепривязки может быть добавлен как уже созданный растровый слой, так и новый растровый объект.

В первом случае выберите меню Карта|Добавить слой и укажите растровый слой.

Во втором случае растр без предварительной обработки добавляется сразу в карту. Если при добавлении он перекрывает область, на которую он должен быть в результате «посажен», то его можно переместить и при необходимости изменить его размеры.

Для добавления растра:

  1. Выберите пункт главного меню Карта|Добавить слой или нажмите кнопку .

  2. В появившемся диалоговом окне Выбор слоя в списке Тип файлов выберите строку Файлы изображений ( *.bmp, *.jpg, *.jpeg, *.tif, *.tiff, *.gif, *.png, *.pcx, *.svg, *.heic).

  3. Укажите растровый файл, нажмите кнопку Открыть. Выбранный файл будет добавлен в список слоев карты и его изображение появится в центре окна карты.

[Примечание]Примечание

В том случае, когда используется растр в формате GeoTIFF, файлы данного типа добавятся в карту как обычный файл TIFF. Если в открываемом файле обнаружится и распознается информация о географической привязке, то растр будет помещен в карту в соответствии с этими данными.

Если растр перекрывает зону, к которой он будет «привязываться» и его требуется переместить или изменить размеры, то для этого:

  1. Сделайте растровой файл редактируемым.

  2. Включите режим Объект - .

  3. Для перемещения растра подведите к нему курсор, нажмите и не отпускайте левую клавишу мыши. Переместите растр в нужное место.

    Если требуется изменить размер растра, подведите курсор к одному из квадратиков, расположенных на краю растра, нажмите левую клавишу мыши и, не отпуская ее, переместите «резиновую» рамку в нужное положение.

После добавления растрового объекта в карту желательно сохранить его описатель (ZRS). Если это не будет сделано на данном этапе, то система сама предложит это сделать при выходе из режима редактирования. Для сохранения описателя:

  1. Не выходя и режима редактирования, щелкните правой кнопкой мыши в области активной карты и в появившемся контекстном меню выберите команду Сохранить растровый объект.

  2. Укажите местоположение и имя файла для описателя растрового файла (название можно вводить без расширения). Нажмите кнопку Сохранить.

Привязка растра на карте и обрезка границ

[Примечание]Примечание

Вы можете через диалог привязки растров также экспортировать описатели растровых объектов в форматы MapInfo (*.tab), OziExplorer (*.map) и World File Esri (*.bpw, *.bmpw, *.tfw, *.tifw, *.jgw, *.jpgw, *.gfw, gifw, *.pgw, *.pngw). Подробнее об экспорте можно узнать в разделе «Экспорт описателей растровых объектов в форматы Mapinfo, OziExplorer, ESRI World File».

  1. Выберите меню Растр|Привязка.

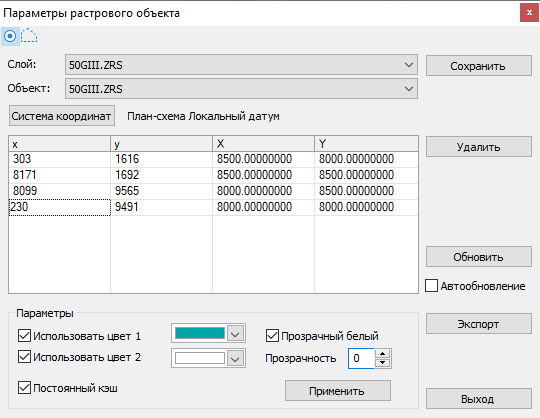

    Диалог привязки растров

    Рисунок 100. Диалог привязки растров


  2. Проверьте чтобы в списке Слой диалога был указан нужный слой для привязки, а в поле Объект, соответственно объект (если в слое несколько объектов). Требуемый объект можно также выбрать, нажав клавишу Ctrl и, не отпуская ее, щелкнув левой кнопкой мыши по требуемому растру в карте.

    Растр может быть выбран и до открытия диалога. Для этого предварительно сделайте слой растра редактируемым, войдите в режим редактирования объектов (кнопка ) и выберите требуемый растр на карте.

  3. Нажмите кнопку Система координат и выберите в открывшемся диалоге систему координат.

  4. В группе настроек Параметры можно задать дополнительные параметры отображения растра:

    • для задания цвета линий растра (только для монохромных растров) установите флажок Использовать цвет линий и выберите требуемый цвет в поле справа от флажка;

    • для задания цвета фона (только для монохромных растров) установите флажок Использовать цвет фона и выберите требуемый цвет фона справа от флажка;

    • для того чтобы белый цвет был прозрачным, установите флажок Прозрачный белый. Флажок доступен только в том случае, если в поле Прозрачность установлено значение 0;

    • в поле Прозрачность можно задать степень прозрачности растра.

    Чтобы настройки раздела были применены к растру нажмите кнопку Применить.

  5. При использовании растровых изображений в формате bmp, вы можете создать постоянный кэш. Для этого установите соответствующую галочку. Каждый раз при открытии растров создаётся временный кэш-файл. Если у вас много таких изображений, это может привести к задержкам при их открытии. Использование постоянного кэша позволяет ускорить загрузку растров, но при этом занимает больше места на диске.

    [Примечание]Примечание

    Если при работе будет использоваться значительное количество растров, рекомендуется перевести все графические файлы в формат *.bmp и активировать опцию Постоянный кэш.

  6. Проверьте чтобы переключатель диалогового окна, расположенный в верхней левой части стоял в режиме задания точек привязок . Добавьте или отредактируйте точки привязки растра. Если не была установлена опция автообновления, то для перемещения растра по новым координатам нажмите кнопку Обновить.

  7. Если надо скрыть лишние границы растра, то переключите режим диалога в задание зоны видимости. Для этого нажмите на переключатель диалогового окна, расположенный в верхней левой части - . Укажите границы растра.

  8. После внесения требуемых параметров нажмите кнопку Сохранить. Если ранее описатель растра не был сохранен, то укажите местоположение и имя файла для него. Если при переходе к другому растровому слою через поле Слой или при закрытии диалога система обнаружит не сохраненные изменения, то появляется соответствующее уведомление.

  9. После завершения работы с диалогом нажмите кнопку Выход.
