Создание контуров по линейным объектам
В системе имеется возможность автоматического поиска замкнутых контуров, образуемых узлами и ребрами выделенных линейных объектов, не содержащих внутри себя других узлов и ребер этого слоя, а также возможность записывать найденные контуры в редактируемый слой. Для автоматического «контуривания» группы объектов следует:
-
Сделать редактируемым слой для записи контуров (
). -
Сделать активным слой, по объектам которого будут создаваться контуры.
-
Выделить в активном слое группу объектов для оконтуривания (Ctrl+A — выделение всех объектов слоя).
-
Выбрать пункт главного меню.

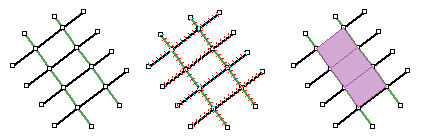

Рисунок 418. Иллюстрация процесса создания контура по сети
Для эффективного оконтуривания желательно, чтобы слой не содержал самопересечений отрезков без узлов. Такие самопересечения можно устранить используя операцию узлования.
