Узлование

В результате этой операции ребра контуров или отрезки полилиний мишени разбиваются узлами в точках пересечения с ребрами контуров или отрезков входящих в группу активного слоя. При этом активный и редактируемый слои могут не совпадать.

Для выполнения узлования следует:

  1. Создать мишень для редактируемого слоя (1).

  2. Создать группу для активного слоя (активный слой не обязательно редактируемый) (2).

  3. Выбрать пункт меню Правка|Узлование или нажать кнопку (3).

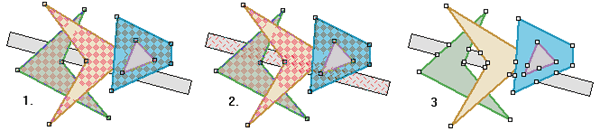

Иллюстрация процесса узлования

Рисунок 401. Иллюстрация процесса узлования


Отметим, что узлами разбиваются только объекты мишени. Если необходимо, чтобы все объекты группы имели узлы друг с другом, нужно, чтобы эти объекты одновременно входили и в мишень, и в группу.

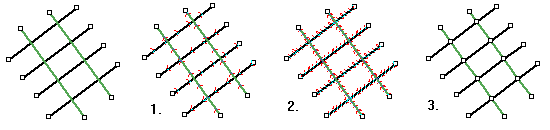

Иллюстрация процесса выделения узлов

Рисунок 402. Иллюстрация процесса выделения узлов
