Наследование атрибутов исходного слоя
Установка опции Наследовать атрибуты позволяет скопировать данные баз исходного слоя в базу данных, подключенную к создаваемым буферным объектам.
Если в группу объектов, для которых будет строиться буферная зона, попадет несколько различных типовых объектов с разными базами, список полей по которому будет происходить наследование атрибутов берется по одной базе, той которая соответствует элементу наименьшим ID (ключом SYS). Если в базах данных остальных объектов присутствуют одноименные поля, по ним данные так же запишутся.
Для успешного наследования атрибутов необходимо выполнение следующих условий:
-
В слое, в котором будет строится буферная зона к примитивам должна быть подключена база данных.
-
В базе данных слоя с буферной зоной поля, для которых требуется наследование атрибутов должны быть полностью идентичны полям слоя источника.
Рассмотрим пример.
Предположим, необходимо построить охранную зону вокруг трубопроводов шириной 6 метров. В результирующий слой необходимо скопировать такие данные как:
-
балансодержатель - Owner;
-
наименование начала участка - Begin_uch;
-
наименование конца участка - End_uch;
-
длина участка - L;
-
внутренний диаметр подающего трубопровода - Dpod;
-
внутренний диаметр обратного трубопровода - Dobr.
Далее проделаем следующие действия:
-
Откроем карту со слоем, по которому будет построена буферная зона или добавим в активную карту этот слой.
-
Для буферной зоны создадим отдельный слой одновременно с базой данных с полями, атрибуты которых требуется скопировать:

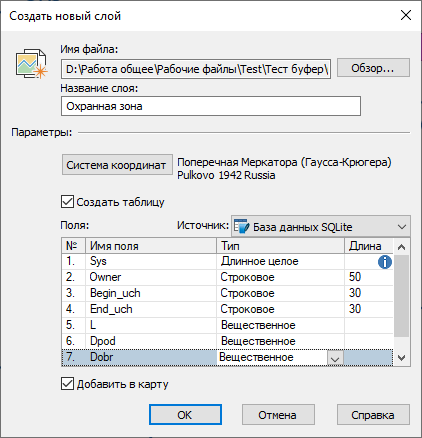

Рисунок 412. Создание слоя с базой данных
![[Примечание]](images/admon/note.png)
Примечание При необходимости пользовательские названия для создаваемых полей в дальнейшем можно отредактировать на более читабельные.
-
Сделаем редактируемым слой для записи зоны - Охранная зона (
). -
Сделаем активным слой, по объектам которого строится зона.
-
Выделим в активном слое только участки (
). -
Выберем пункт главного меню . При этом на экране появится диалог построения буферных зон.
-
Зададим параметры создаваемой буферной зоны:
-
Ширина буфера - 6.
-
Наследовать атрибуты - опцию отмечаем.
-
Концы линий - Закругленный.
-
Число точек на окружность - 36.

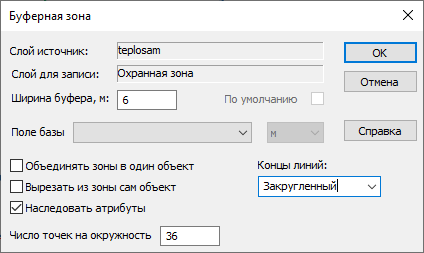

Рисунок 413. Диалог построения буферной зоны
-
-
Для запуска построения нажимаем кнопку .
В результате проделанных действий в слое Охранная зона вокруг каждого выделенного участка будет построена буферная зона шириной 6 метров. При этом в ее базу данных будет скопирована семантическая информация по совпадающим полям исходного слоя:

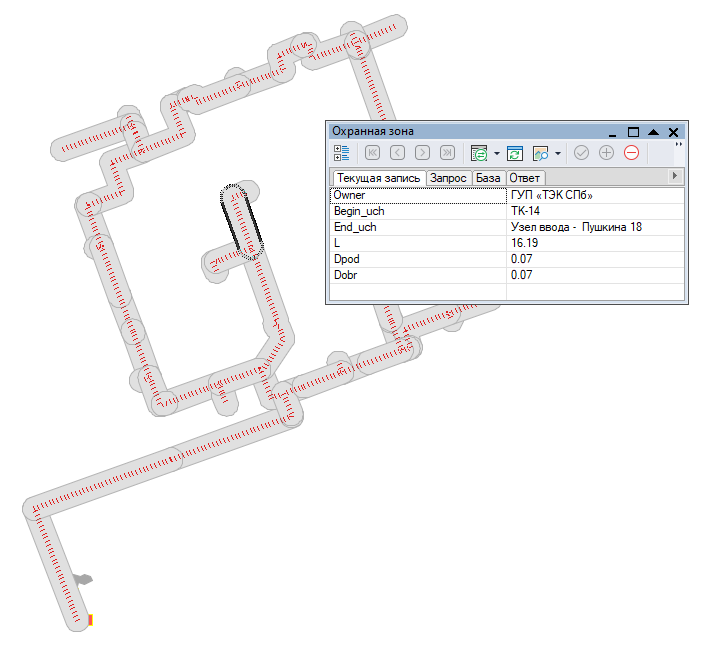

Рисунок 414. Результат построения буферной зоны
