Создание группы по графическим атрибутам объектов слоя
Группу можно создавать из объектов, обладающих определенными графическими свойствами (цветом, стилем, шрифтом, типом и т.д.).
![[Примечание]](images/admon/note.png) | Примечание |
|---|---|
|
Видеоурок по выделению группы по графическим атрибутам можно посмотреть, перейдя по ссылке: https://www.politerm.com/videos/map/edit_group_attr/. |
Для создания группы по графическим атрибутам объектов:
-
Сделайте активным слой, в котором создаете группу объектов.
-
Выберите в главном меню или нажмите кнопку
. -
Для включения в выборку объектов с теми или иными атрибутами поставьте «галочку» напротив нужных объектов. Если поставить «галочку» напротив поля Все, тогда будут отмечены все объекты данной закладки.
В зависимости от содержания конкретного слоя диалог может содержать несколько вкладок:
-
Типовые – содержит список всех типов и их режимов;
-
Контуры – содержит список всех встречающихся в слое заливок объектов (узор, цвет заливки, стиль, толщина, цвет границы);
-
Линии – содержит список всех встречающихся в слое способов отображения линий (цвет, толщина, стиль);
-
Текст – содержит список всех встречающихся в слое способов отображения текстовых объектов (имя шрифта, толщина, наклон, цвет); высота и угол наклона надписи не рассматривается;
-
Простые символы – содержит список всех встречающихся в слое простых символьных объектов.

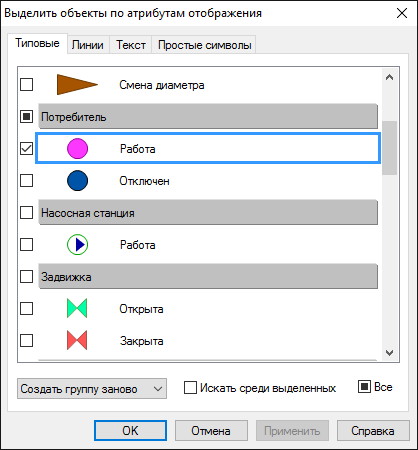

Рисунок 268. Окно выделения объектов по атрибутам
Если слой не содержит графических объектов, соответствующих той или иной закладке, то закладка диалоге отображаться не будет:

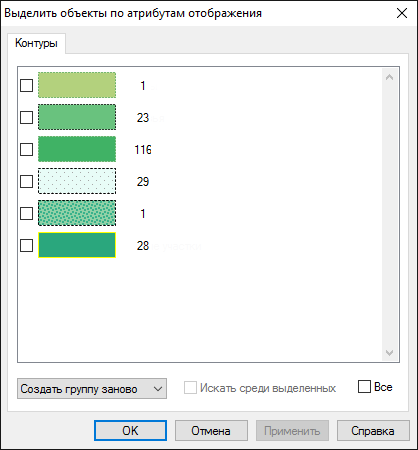

Рисунок 269. Окно выделения объектов по атрибутам
-
-
В зависимости от выбранного режима группа будет создана заново или в уже существующей группе будут исключены/добавлены объекты. Режим выбирается из списка:
Рисунок 270. Выбор режима
-
При установке опции Искать среди выделенных поиск объектов будет осуществляться в заранее созданной группе.
-
Для завершения процесса создания группы нажмите кнопку .
