Создание нового типового слоя сети

При создании слоя инженерной сети (тепловой, водопроводной, паровой, газовой, канализационной) через меню Задачи структура слоя создается автоматически. Под структурой сети понимается количество объектов (узлов) и связей (участков), их условные обозначения, количество режимов функционирования каждого объекта и структура таблиц (семантических данных), связанных с этими объектами.

В основе математической модели сети лежит граф. Как известно, граф состоит из узлов, соединенных дугами. В любой сети можно выделить свой набор узловых элементов и дуг. Так в теплоснабжении узлы - это источники, тепловые камеры, потребители, насосные станции, запорная арматура и так далее, а дуги - трубопроводы.

[Примечание]Примечание

Иногда в процессе работы требуется создать слой сети, структура которого полностью аналогична уже существующему. При этом она может отличаться от «стандартной», как у нового созданного автоматически слоя. Структура возможно уже доработана пользователем, например добавлены новые режимы, сделаны настройки базы данных. В этом случае для создания нового слоя сети лучше воспользоваться методом создания нового слоя по образцу.

[Примечание]Примечание

Видеоурок по созданию слоя тепловой сети можно посмотреть пройдя по ссылке: https://youtu.be/4sUsTyivhOY.

Видеоурок по созданию слоя водопроводной сети можно посмотреть пройдя по ссылке: https://youtu.be/BM6AvD-aDq8.

Для создания слоя тепловой (водопроводной, паровой, газовой, канализационной) сети:

  1. Выберите меню Слой/Создать инженерную сеть/Теплоснабжение (Водоснабжение, Пароснабжение, Газоснабжение, , Канализация) соответственно.

    или

    В меню Задачи выберите пункт ZuluThermo (ZuluHydro, ZuluSteam, ZuluGaz, ZuluDrain) или нажмите на панели инструментов соответствующую кнопку (, , , ). Затем в появившемся диалоговом окне во вкладке Сервис нажмите кнопку Создать новую сеть.

  2. В открывшемся стандартном окне выберите диск и каталог, в котором будут храниться графические файлы, введите имя файла слоя. Слой сети необходимо создавать в отдельной папке!

    При работе в многопользовательской версии (ZuluServer) каталог должен располагаться на Сервере геоданных. Для доступа к нему нажмите кнопку Серверы геоданных, расположенную в левой части окна.

    В строке Имя файла введите имя файла слоя и нажмите кнопку Сохранить. Если выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет УНИЧТОЖЕН, а новый будет создан на его месте. Имя слоя не должно содержать специальные символы, например \ / | : * ? " < >.

  3. В строке Название слоя автоматически повторяется ранее введенное имя, можно ввести отличное название. Желательно, чтобы пользовательское название слоя отображало тематику содержимого создаваемого слоя. Данное наименование будет использоваться при дальнейшем добавлении слоя в карту. При просмотре созданных файлов стандартными средствами операционной системы будет отображаться Имя файла.

  4. Для задания системы координат слоя нажмите кнопку Система координат (списки поддерживаемых типов проекций и датумов можно узнать в разделе Поддерживаемые типы проекций и датумы ). Если система координат для слоя указана не будет, то слой будет создан в системе координат карты.

  5. Так как при создании слоя инженерных сетей к объектам автоматически будут создаваться базы данных, то необходимо из списка Таблицы выбрать источник данных для таблиц, если нужного источника в списке нет, то добавить новый. При использовании многопользовательской версии (ZuluServer) рекомендуется выбирать SQL Server.

  6. При необходимости сразу добавить слой в текущую карту установите опцию добавить в карту.

    Окно создания нового слоя тепловой сети

    Рисунок 419. Окно создания нового слоя тепловой сети


  7. Для завершения создания слоя нажмите кнопку ОК.

После проведения всех операций автоматически создается слой, который уже содержит файлы графической базы данных с типовой структурой, таблицы и описатели семантической информации для каждого типового объекта.

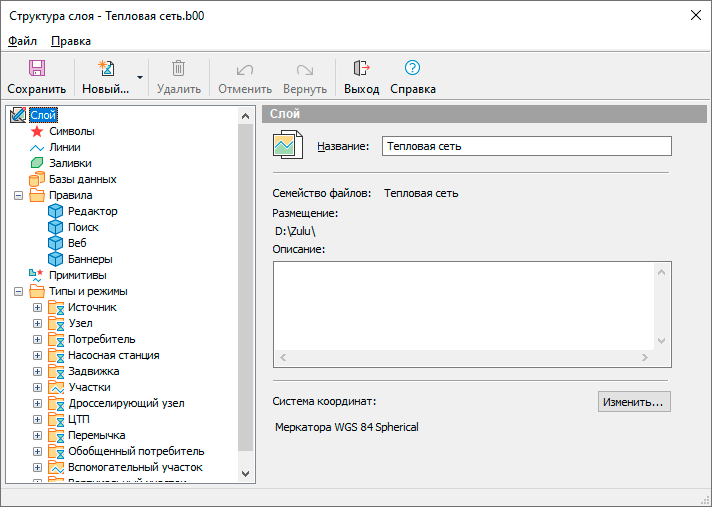

Структура слоя тепловой сети

Рисунок 420. Структура слоя тепловой сети


[Примечание]Примечание

В текущей версии для созданного нового слоя типовой инженерной сети автоматически будут настроены следующие правила редактора:

  • добавление объекта - для каждого нового объекта будет добавляться пустая запись;

  • разбиение участка символом - при разбиении участка символом для линейного объекта (участка) запись базы будет копироваться, а значение поля длина пропорционально разделено. Для символьного объекта (внедряемого в участок) - будет добавляться пустая запись.

  • удаление символа, объединение участков - для линейного объекта (участка) запись удаляется, а поле длина суммируется;

  • разбиение линии - при разбиении линии в узле для линейного объекта (участка) запись базы будет копироваться, а значение поля длина пропорционально разделено.

Помимо вышеперечисленных правил по умолчанию будут установлены опции для бирок и правило копирования:

Для того, чтобы посмотреть структуру созданного слоя надо вызвать окно редактора структуры слоя - меню Слой|Структура слоя или нажать на панели инструментов кнопку (слой сети должен быть не редактируемым).

Подробнее о структуре слоя можно узнать в разделе «Структура слоя».
