Поддерживаемые типы проекций и датумы

Таблица 17. Типы проекций

Код проекции

Название проекции


0

План-схема



1

Широта/Долгота

Широта/Долгота

Рисунок 956. Широта/Долгота


2

Широта/Долгота на глобусе

Широта/Долгота на глобусе

Рисунок 957. Широта/Долгота на глобусе


3

Меркатора

Меркатора

Рисунок 958. Меркатора


4

Поперечная Меркатора (Гаусса-Крюгера)

Поперечная Меркатора (Гаусса - Крюгера)

Рисунок 959. Поперечная Меркатора (Гаусса - Крюгера)


5

Равновеликая коническая Альберса

Равновеликая коническая Альберса

Рисунок 960. Равновеликая коническая Альберса


6

Робинсона

Робинсона

Рисунок 961. Робинсона


7

Синусоидальная

Синусоидальная

Рисунок 962. Синусоидальная


8

Мольвейде

Мольвейде

Рисунок 963. Мольвейде


9

Стереографическая

Стереографическая

Рисунок 964. Стереографическая


10

Равноугольная коническая Ламберта

Равноугольная коническая Ламберта

Рисунок 965. Равноугольная коническая Ламберта


11

Поликоническая

Поликоническая

Рисунок 966. Поликоническая


12

Равновеликая азимутальная Ламберта

Равновеликая азимутальная Ламберта

Рисунок 967. Равновеликая азимутальная Ламберта


13

Равнопромежуточная коническая

Равнопромежуточная коническая

Рисунок 968. Равнопромежуточная коническая


14

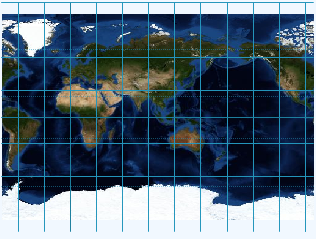

Миллера цилиндрическая

Миллера цилиндрическая

Рисунок 969. Миллера цилиндрическая


15

Бонне

Бонне

Рисунок 970. Бонне


16

Эккерта IV равновеликая

Эккерта IV равновеликая

Рисунок 971. Эккерта IV равновеликая


17

Эккерта VI равновеликая

Эккерта VI равновеликая

Рисунок 972. Эккерта VI равновеликая


18

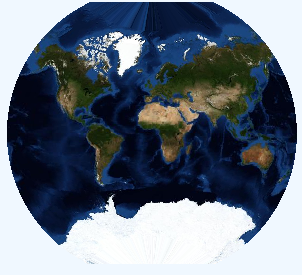

Ван дер Гринтена I

Ван дер Гринтена I

Рисунок 973. Ван дер Гринтена I


19

Каврайского VII

Каврайского VII

Рисунок 974. Каврайского VII


20

Вагнера VI

Вагнера VI

Рисунок 975. Вагнера VI


21

Коллиньона

Коллиньона

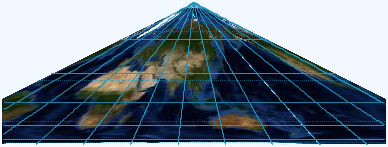

Рисунок 976. Коллиньона


22

Голлa стереографическая

Голлa стереографическая

Рисунок 977. Голлa стереографическая


23

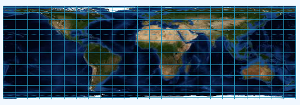

Цилиндрическая равновеликая

Цилиндрическая равновеликая

Рисунок 978. Цилиндрическая равновеликая


24

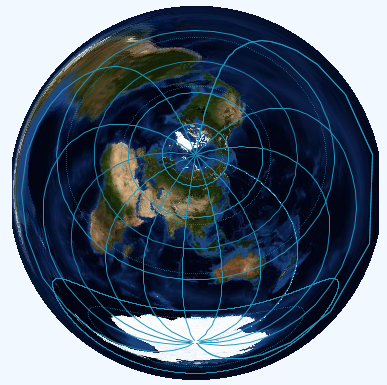

Равнопромежуточная азимутальная

Равнопромежуточная азимутальная

Рисунок 979. Равнопромежуточная азимутальная


25

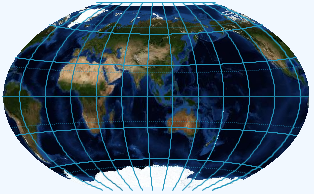

Винкеля тройная

Винкеля тройная

Рисунок 980. Винкеля тройная


26

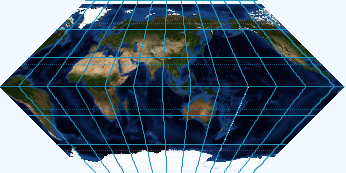

Эккерта I

Эккерта I

Рисунок 981. Эккерта I


27

Эккерта II

Эккерта II

Рисунок 982. Эккерта II


28

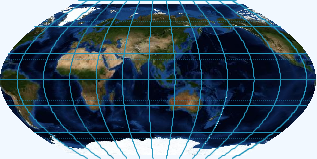

Эккерта III

Эккерта III

Рисунок 983. Эккерта III


29

Эккерта V

Эккерта V

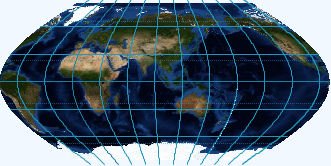

Рисунок 984. Эккерта V


30

Аитова

Аитова

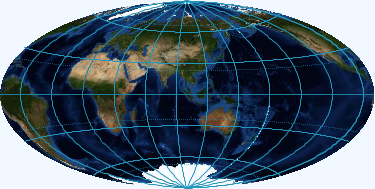

Рисунок 985. Аитова


31

Ван дер Гринтена IV

Ван дер Гринтена IV

Рисунок 986. Ван дер Гринтена IV


32

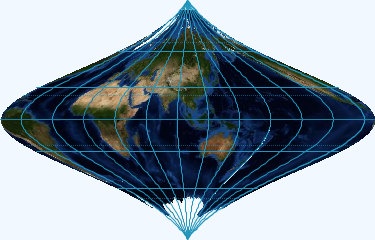

Фуко

Фуко

Рисунок 987. Фуко


33

Локсимутальная

Локсимутальная

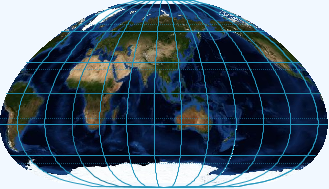

Рисунок 988. Локсимутальная


34

Кассини-Зольднера

Кассини-Зольднера

Рисунок 989. Кассини-Зольднера


35

Ласковского

Ласковского

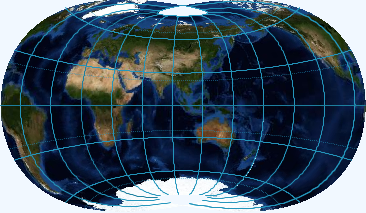

Рисунок 990. Ласковского


36

Региональная Меркатора

Региональная Меркатора

Рисунок 991. Региональная Меркатора


37

Лариве

Лариве

Рисунок 992. Лариве


38

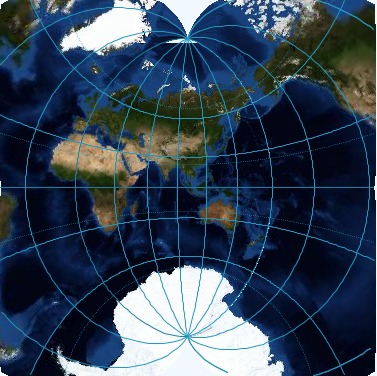

Августа, эпициклоидальная.

Августа, эпициклоидальная

Рисунок 993. Августа, эпициклоидальная


39

Урмаева цилиндрическая III

Урмаева цилиндрическая III

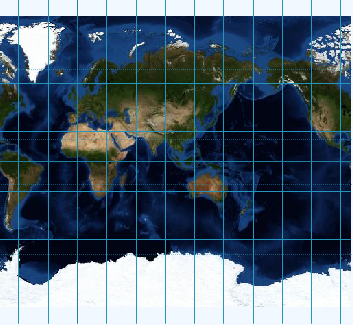

Рисунок 994. Урмаева цилиндрическая III


40

Павлова

Павлова

Рисунок 995. Павлова


41

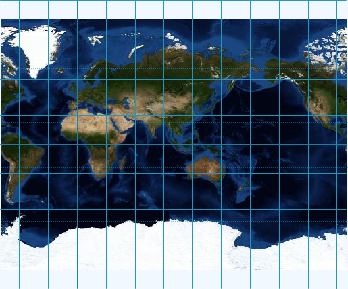

Харченко-Шабановой

Харченко-Шабановой

Рисунок 996. Харченко-Шабановой


42

Урмаева цилиндрическая II

Урмаева цилиндрическая II

Рисунок 997. Урмаева цилиндрическая II


43

Миллера перспективная

Миллера перспективная

Рисунок 998. Миллера перспективная


44

Атлас Оксфорда

Атлас Оксфорда

Рисунок 999. Атлас Оксфорда


45

Атлас Таймс

Атлас Таймс

Рисунок 1000. Атлас Таймс


46

Тоблера №1

Тоблера №1

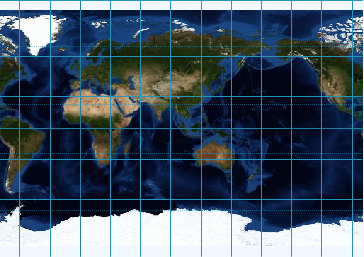

Рисунок 1001. Тоблера №1


47

Тоблера №2

Тоблера №2

Рисунок 1002. Тоблера №2


48

Гинзбурга VIII (псевдоцилиндрическая ЦНИИГАиК)

Гинзбурга VIII (псевдоцилиндрическая ЦНИИГАиК)

Рисунок 1003. Гинзбурга VIII (псевдоцилиндрическая ЦНИИГАиК)


49

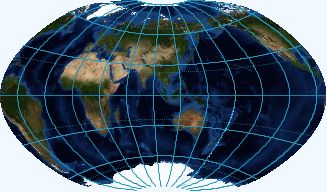

Гинзбурга IV (измененная поликоническая, ЦНИИГАиК 1939-1949)

Гинзбурга IV (измененная поликоническая, ЦНИИГАиК 1939-1949)

Рисунок 1004. Гинзбурга IV (измененная поликоническая, ЦНИИГАиК 1939-1949)


50

Гинзбурга V (измененная поликоническая, ЦНИИГАиК 1950)

Гинзбурга V (измененная поликоническая, ЦНИИГАиК 1950)

Рисунок 1005. Гинзбурга V (измененная поликоническая, ЦНИИГАиК 1950)


51

Гинзбурга VI (измененная поликоническая ЦНИИГАиК БСЭ)

Гинзбурга VI (измененная поликоническая ЦНИИГАиК БСЭ)

Рисунок 1006. Гинзбурга VI (измененная поликоническая ЦНИИГАиК БСЭ)


52

Гинзбурга IX (измененная поликоническая, ЦНИИГАиК 1966)

Гинзбурга IX (измененная поликоническая, ЦНИИГАиК 1966)

Рисунок 1007. Гинзбурга IX (измененная поликоническая, ЦНИИГАиК 1966)


53

Гномоническая

Гномоническая

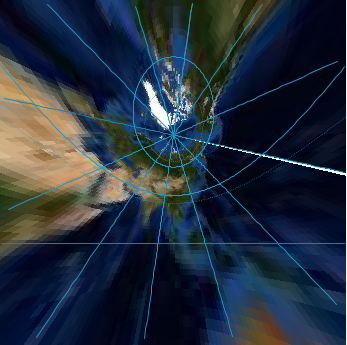

Рисунок 1008. Гномоническая


54

Винкеля 1

Винкеля 1

Рисунок 1009. Винкеля 1


55

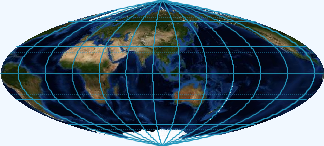

Quartic Authalic

Quartic Authalic

Рисунок 1010. Quartic Authalic


56

Каврайского V

Каврайского V

Рисунок 1011. Каврайского V


57

Боттомли

Боттомли

Рисунок 1012. Боттомли


58

Вагнера IV

Вагнера IV

Рисунок 1013. Вагнера IV


59

Вагнера V

Вагнера V

Рисунок 1014. Вагнера V


60

Параболическая Крастера (Путниньша P4)

Параболическая Крастера (Путниньша P4)

Рисунок 1015. Параболическая Крастера (Путниньша P4)


61Проекция Хотина (равнонаправленная асимметричная ортоугольная проекция)

Назначить проекцию можно путем импорта строки proj4:

+proj=omerc +lat_0=52.5360318 +lonc=39.7080921 +alpha=0 +gamma=107.688028 +k=1 +x_0=0 +y_0=0 +ellps=WGS84 +units=m +no_defs

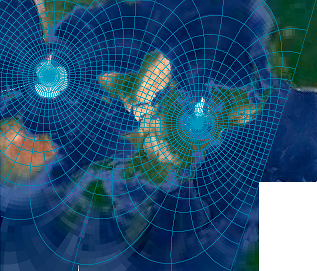

Проекция Хотина (проекция косого Меркатора)

Рисунок 1016. Проекция Хотина (проекция косого Меркатора)



Таблица 18. Датумы

Код датума

Название проекции

Область применения

Эллипсоид

1

WGS 84

Весь мир

WGS 84

2

Пулково 1942 Германия (MapInfo)

Германия

Krassovsky

3

ПЗ-90

Россия

PZ90

4

NAD 27 Continental US

Континентальная часть США

Clarke 1866

5

NAD 83

Аляска, Канада, Центральная Америка, континентальная часть США, Мексика

GRS 80

6

WGS 72

Весь мир

WGS 72

7

WGS 84 Spherical



Clarke 1880 (modified for IGN)

8

GRS 80

Весь мир

GRS 80

9

NAD 27 Alaska

Аляска

Clarke 1866

10

СК-95

Россия

PZ90

11

СК-42

Россия

Krassovsky

12

Tokyo 1

Япония, Корея, Окинава

Bessel 1841

13

Australian Geodetic Datum 84

Австралия и о-в Тасмания

Australian

14

Bellevue Ign

о-ва Ефат и Эрроманго

International 1924

15

Bermuda 1957

Бермудские о-ва

Clarke 1866

16

Bogota

Колумбия

International 1924

17

Campo Inchauspe

Аргентина

International 1924

18

Canton Astro 1966

о-ва Феникс

International 1924

19

Cape

Южная Африка

Clarke 1880

20

Cape Canaveral

Флорида и Багамские о-ва

Clarke 1866

21

Carthage

Тунис

Clarke 1880

22

Chatham 1971

о-в Чатам (Новая Зеландия)

International 1924

23

Chua

Парагвай

International 1924

24

Corrego Alegre

Бразилия

International 1924

25

Batavia

о-в Суматра (Индонезия)

Bessel 1841

26

Dos 1968

о-в Гизо (о-ва Новая Георгия)

International 1924

27

Easter Island 1967

о-в Пасхи

International 1924

28

European Datum 1950

Австрия, Бельгия, Дания, Финляндия, Франция, Германия, Гибралтар, Греция, Испания, Италия, Люксембург, Нидерланды, Норвегия, Португалия, Швеция, Швейцария

International 1924

29

European Datum 1979

Австрия, Финляндия, Испания, Нидерланды, Норвегия, Швеция, Швейцария

International 1924

30

Gandajika 1970

Мальдивская Республика

International 1924

31

New Zealand GD49



31

New Zealand Geodetic Datum 1949

Новая Зеландия

International 1924

32

GRS 67

Весь мир

GRS 67

34

Guam 1963

о-в Гуам

Clarke 1866

35

Gux 1 Astro

о-в Гуадалканал

International 1924

36

Hito XVIII 1963

Юг Чили (около 53 ю.ш.)

International 1924

37

Hjorsey 1955

Исландия

International 1924

38

Hong Kong 1963

Гонг-Конг

International 1924

39

Hu Tzu Shan

Тайвань

International 1924

40

Indian Thailand Vietnam

Таиланд и Вьетнам

Everest (India 1830)

41

Indian Bangladesh

Бангладеш, Индия, Непал

Everest (India 1830)

42

Ireland 1965

Ирландия

Airy 1930 (modified for Ireland 1965

43

ISTS 073 Astro 1969

Диего Гарсия

International 1924

44

Johnston Island 1961

о-в Джонстон

International 1924

45

Kandawala

Шри Ланка

Everest (India 1830)

46

Kerguyelen Island

о-в Кергелен

International 1924

47

Kertau

Западная Малайзия и Сингапур

Everest (W.Malaysia and Singapore 1948)

48

L C 5 Astro

о-ва Кайман и Брак

Clarke 1866

49

Liberia 1964

Либерия

Clarke 1880

50

Luzon Phillippines

Филиппины (кроме о-ва Минданао)

Clarke 1866

51

Luzon Mindanao Island

о-в Минданао

Clarke 1866

52

Mahe 1971

о-в Маэ

Clarke 1880

53

Marco Astro

о-ва Сальвагем

International 1924

54

Massawa

Эритрея (Эфиопия)

Bessel 1841

55

Merchich

Морокко

Clarke 1880 (modified for Merchich)

56

Midway Astro 1961

о-в Мидуэй

International 1924

57

Minna

Нигерия

Clarke 1880

58

Nahrwan Masirah Island

о-в Масирах (Оман)

Clarke 1880

59

Nahrwan Un Arab Emirates

Объединенные Арабские Эмираты

Clarke 1880

60

Nahrwan Saudi Arabia

Саудовская Аравия

Clarke 1880

61

Naparima 1972

Тринидад и Тобаго

International 1924

64

NAD 27 Bahamas

Багамы (кроме о-ва Сан Сальвадор)

Clarke 1866

65

NAD 27 San Salvador

о-в Сан Сальвадор

Clarke 1866

66

NAD 27 Canada

Канада (включая о-в Ньюфаундленд)

Clarke 1866

67

NAD 27 Canal Zone

зона Панамского канала

Clarke 1866

68

NAD 27 Caribbean

Карибские о-ва (о-ва Тюрк и Кайкос)

Clarke 1866

69

NAD 27 Central America

Центральная Америка (Белиз, Коста-Рика, Сальвадор, Гватемала, Гондурас, Никарагуа)

Clarke 1866

70

NAD 27 Cuba

Куба

Clarke 1866

71

NAD 27 Greenland

Гренландия (п-ов Хейса)

Clarke 1866

72

NAD 27 Mexico

Мексика

Clarke 1866

73

NAD 27 Michigan

Мичиган (используется исключительно в плановой системе координат штата 1927)

Clarke 1866 (modified for Michigan)

75

Observatorio 1966

о-ва Крово и Флорес (Азорские)

International 1924

76

Old Egyptian

Египет

Helmert 1906

77

Old Hawaiian

Гавайи

Clarke 1866

78

Oman

Оман

Clarke 1880

79

OSGB 1936

Англия, о-в Мен, Шотландия, Шетландские о-ва, Уэльс

Airy 1930

80

Pico De Las Nieves

Канарские о-ва

International 1924

81

Pitcairn Astro 1967

о-в Питкерн

International 1924

82

Provisional South American

Боливия, Чили, Колумбия, Эквадор, Гайана, Перу и Венесуэла

International 1924

83

Puerto Rico

о-ва Пуэрто-Рико и Виргинские

Clarke 1866

84

Qatar National

Катар

International 1924

85

Qornoq

Юг Гренландии

International 1924

86

Reunion

о-в Маскарен

International 1924

87

Monte Mario

о-в Сардиния

International 1924

88

Santo Dos

о-в Эспириту-Санто

International 1924

89

Sao Braz

о-ва Сан-Мигуэль, Санта-Мария (Азорские)

International 1924

90

Sapper Hill 1943

о-в Восточный Фолклендский

International 1924

91

Schwarzeck

Намибия

Bessel 1841 (modified for Schwarzeck)

92

South American Datum 1969

Аргентина, Боливия, Бразилия, Чили, Колумбия, Эквадор, Гайана, Парагвай, Перу, Венесуэла, Тринидад и Тобаго

South American

93

South Asia

Сингапур

Fischer 1960 (modified for South Asia)

94

Southeast Base

о-ва Порто-Санто и Мадейра

International 1924

95

Southwest Base

о-ва Файал, Грациоза, Пико, Сан- Хорхе и Терсейра (Азорские)

International 1924

96

Timbalai 1948

Бруней и восточная часть Малайзия (Аравак и Саба)

Everest (India 1830)

97

Tokyo 2

Япония

Bessel 1841

98

Tristan Astro 1968

Тристан-да-Кунья

International 1924

99

Viti Levu 1916

о-в Вити-Леву (о-ва Фиджи)

Clarke 1880

100

Wake Entiwetok 1960

Маршалловы о-ва

Hough

101

WGS 60

Весь мир

WGS 60

102

WGS 66

Весь мир

WGS 66

105

Yacare

Уругвай

International 1924

106

Zanderij

Суринам

International 1924

107

NTF

Франция

Clarke 1880 (modified for IGN)

108

European Datum 1987

Европа

International 1924

109

Netherlands Bessel

Нидерланды

Bessel 1841

110

Belgium Hayford

Бельгия

International 1924

111

NWGL 10

Весь мир

WGS 72

112

Rikets koordinatsystem 1990

Швеция

Bessel 1841

113

Lisboa DLX

Португалия

International 1924

114

Melrica 1973 D73

Португалия

International 1924

115

Euref 98

Европа

GRS 80

116

GDA94

Австралия

GRS 80

117

New Zealand Geodetic Datum 2000 (NZGD2000)

Новая Зеландия

GRS 80

118

America Samoa

о-ва Американского Самоа

Clarke 1866

119

Antigua Astro 1965

Антигуа, Подветренные о-ва

Clarke 1880

120

Ayabelle Lighthouse

Джибути

Clarke 1880

121

Bukit Rimpah

о-ва Бангка и Белитунг (Индонезия)

Bessel 1841

122

Estonia 1937

Эстония

Bessel 1841

123

Dabola

Гвинея

Clarke 1880

124

Deception Island

о-в Десепшен, Антарктика

Clarke 1880

125

Fort Thomas 1955

Подветренные о-ва, Невис, Сент- Киттс

Clarke 1880

126

Graciosa base 1948

о-ва Файал, Грациоза, Пико, Сан- Хорхе и Терсейра (Азорские о-ва)

International 1924

127

Herat North

Афганистан

International 1924

128

Hermanns Kogel

Югославия (до 1990), Словения, Хорватия, Босния и Герцеговина, Сербия

Bessel 1841

129

Indian

Пакистан

Everest (Pakistan)

130

Indian 1954

Таиланд

Everest (India 1830)

131

Indian 1960

Вьетнам

Everest (India 1830)

132

Indian 1975

Таиланд

Everest (India 1830)

133

Indonesian Datum 1974

Индонезия

International 1924

134

ISTS061 Astro 1968

о-в Южная Джорджия

International 1924

135

Kusaie Astro 1951

Каролинские о-ва, федерация государств Микронезии

International 1924

136

Leigon

Гана

Clarke 1880

137

Montserrat Astro 1958

Монсерат, Подветренные о-ва

Clarke 1880

138

Mporaloko

Габон

Clarke 1880

139

North Sahara 1959

Алжир

Clarke 1880

140

Observatorio Met 1939

о-ва Крово и Флорес (Азорские)

International 1924

141

Point 58

Буркина-Фасо и Нигер

Clarke 1880

142

Pointe Noire

Конго

Clarke 1880

143

Porto Santo 1936

о-ва Порто-Санто и Мадейра

International 1924

144

Selvagem Grande 1938

о-ва Сальвагем

International 1924

145

Sierra Leone 1960

Сьерра-Леоне

Clarke 1880

146

S JTSK Ferro

Чешская республика

Bessel 1841

147

Tananarive 1925

Мадагаскар

International 1924

148

Voirol 1874

Тунис / Алжир

Clarke 1880

149

Virol 1960

Алжир

Clarke 1880

150

Hartebeesthoek94

Южная Африка

GRS 80

151

ATS77



ATS77 (Average Terrestrial System 1977)

152

JGD2000

Япония

GRS 80

158

DHDN Potsdam Rauenberg

Германия

Bessel 1841

159

NTF Paris Meridian

Франция

Clarke 1880 (modified for IGN)

160

Switzerland CH 1903

Швейцария

Bessel 1841

170

Hungarian Datum 1972

Венгрия

GRS 67

171

Cape 7 Parameter

Южная Африка

WGS 84

172

AGD84 7 Param Aust

Австралия

Australian

173

AGD66 7 Param ACT

Австралия A.C.T.

Australian

174

AGD66 7 Param TAS

Австралия, Тасмания

Australian

175

AGD66 7 Param VIC NSW

Австралии, Виктория / Новый Южный Уэльс

Australian

176

NZGD 7 Param 49

Новая Зеландия

International 1924

177

Rikets Tri 7 Param 1990

Швеция

Bessel 1841

179

Finnish KKJ

Финляндия

International 1924

180

Без датума



181

Adindan

Эфиопия, Мали, Сенегал, Судан

Clarke 1880

182

Afgooye

Сомали

Krassovsky

183

Ain el Abd 1970

о-в Бахрейн

International 1924

184

Anna 1 Astro 1965

о-ва Кокос

Australian

185

Arc 1950

Ботсвана, Лесото, Малави, Свазиленд, Заир, Замбия, Зимбабве

Clarke 1880 (modified for Arc 1950)

186

Arc 1960

Кения, Танзания

Clarke 1880

187

Ascension Islands

о-в Ассенсьон

International 1924

188

Astro Beacon E

о-в Иводзима

International 1924

189

Astro B4 Sorol Atoll

о-в Терн

International 1924

190

Astro Dos 71 4

Сент- Св. Елены

International 1924

191

Astronomic Station 1952

о-в Маркус

International 1924

192

Australian Geodetic Datum 66

Австралия и о-в Тасмания

Australian

193

Пулково 1942 Россия

Россия

Krassovsky

194

Пулково 1942 Литва

Литва

Krassovsky

195

Пулково 1942 Венгрия

Венгрия

Krassovsky

196

Пулково 1942 Польша

Польша

Krassovsky

197

Пулково 1942 Чехия

Чехия

Krassovsky

198

Пулково 1942 Латвия

Латвия

Krassovsky

199

Пулково 1942 Казахстан

Казахстан

Krassovsky

200

Пулково 1942 Албания

Албания

Krassovsky

201

Пулково 1942 Эстония

Эстония

Krassovsky

202

Пулково 1942 Азербайджан

Азербайджан

Krassovsky

203

Пулково 1942 Азербайджан и Грузия

Азербайджан и Грузия

Krassovsky

204

ПЗ-90 (ГОСТ Р 51794-2001)

Россия

PZ90

205

СК-95 (ГОСТ Р 51794-2001)

Россия

PZ90

206

СК-42 (ГОСТ Р 51794-2001)

Россия

Krassovsky
