Смена типа/режима объекта или направления участка сети


Пред.		След.

	Предупреждение
	Чтобы при изменении типа объекта семантические данные совпавших полей остались прежними, необходимо выполнить определённые настройки в структуре слоя.

При изменении типа объекта следует учитывать правила редактируемой инженерной сети. Менять тип объекта можно только на тот тип, который должен иметь то же количество связей (участков).

Например, нельзя заменить разветвление, в которое входит и выходит несколько трубопроводов, на запорное устройство. Это связано с тем, что запорное устройство должно иметь только один вход и выход.

Все правила, касающиеся нанесения каждой сети, подробно описаны в справке по сетям.

Изменить параметры объектов можно двумя способами:

Смена типа или режима или направления участка сети в режиме редактирования слоя

Включите редактирование слоя ().
Установите режим Объект ().
Подведите курсор к объекту и дважды щелкните на нем левой клавишей мыши. На экране появится диалог Смена режима. В зависимости от графического типа выделенного объекта будет отображен список доступных для смены типов и режимов. В верхнем разделе выбирается тип объекта, в нижнем его режим.

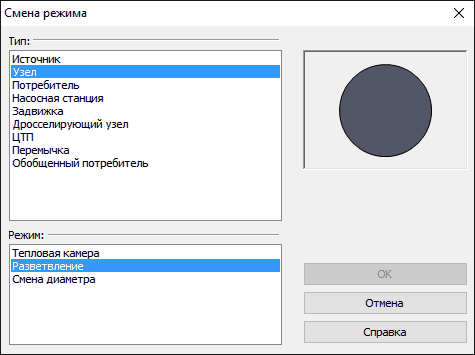

Рисунок 466. Окно изменения режима/типа для символьного объекта

Рисунок 467. Окно изменения режима/типа для участка

Опция Сменить направление появляется только если изменяемый объект - участок.
Для смены типа/режима выделите в диалоге нужный тип или режим объекта.

Для смены направления участка на противоположное установите опцию Сменить направление.
Чтобы подтвердить изменения нажмите кнопку ОК.

Смена типа или режима или направления участка сети без редактирования слоя

Сделайте активным слой сети.
Включите режим Выделить .
Щелкните левой кнопкой мыши по объекту, которому требуется изменить состояние, он замигает.
Сделайте щелчок правой кнопкой мыши и в контекстном меню выберите пункт Объект| Режим или на панели инструментов нажмите кнопку .
Для смены типа/режима выделите в диалоге нужный тип или режим объекта.

Для смены направления участка на противоположное установите опцию Сменить направление.
Нажмите кнопку ОК.

Рисунок 468. Смена режима потребителя
В результате произойдет замена типа/режима или смена направления участков.

	Примечание
После произведенных изменений возможно обносить состояние сети. В этом случае будут так же изменены состояния объектов, на которых изменения отразились. Например, в результате отключения участка потребители, которым теперь не будет поступать вода будут переведены в состояние Отключен. Важно понимать, что обновлены будет ВСЕ сети указанного слоя. То есть все потребители, к которым не подведен участок или подведен отключенный участок будут переведены в режим Отключен. Такая же ситуация будет при отключенном источнике! Данная операция возврата (откате) НЕ ИМЕЕТ! Если вы уверены что надо обновить состояние сети, то выберите меню Карта\|Операции\|Обновить состояние сети. Далее укажите слой, в котором требуется сделать обновления и нажмите кнопку ОК, после чего состояние сети обновиться.

Примечание

После произведенных изменений возможно обносить состояние сети. В этом случае будут так же изменены состояния объектов, на которых изменения отразились. Например, в результате отключения участка потребители, которым теперь не будет поступать вода будут переведены в состояние Отключен.

Важно понимать, что обновлены будет ВСЕ сети указанного слоя. То есть все потребители, к которым не подведен участок или подведен отключенный участок будут переведены в режим Отключен. Такая же ситуация будет при отключенном источнике! Данная операция возврата (откате) НЕ ИМЕЕТ!

Если вы уверены что надо обновить состояние сети, то выберите меню Карта|Операции|Обновить состояние сети. Далее укажите слой, в котором требуется сделать обновления и нажмите кнопку ОК, после чего состояние сети обновиться.
