Трансформирование слоя с клавиатуры


Пред.		След.

	Примечание
	Трансформирование слоя с клавиатуры доступно для растровых слоев, растровых групп и векторных слоев.

Система позволяет производить следующие аффинные преобразования слоев карты:

линейно изменять масштаб по оси X;
линейно изменять масштаб по оси Y;
смещать слой по оси X;
смещать слой по оси Y;
поворачивать слой на заданный угол вокруг заданного центра поворота;
производить преобразования с помощью коэффициентов трансформации.

При использовании сдвига, поворота, масштаба преобразование координат точки (X,Y) в новые координаты точки (X’,Y’) производится по формуле:

X’= Xs + Xc + Kx * (X-Xc) * cos(Fi) - Ky * (Y - Yc) * sin(Fi)

Y’=Ys + Yc + Kx * (X-Xc) * sin(Fi) + Ky * (Y - Yc) * cos(Fi),

где

Xs – смещение по X;
Ys – смещение по Y;
Kx – коэффициент искажения масштаба по X;
Ky – коэффициент искажения масштаба по Y;
(Xc,Yc) – координаты точки поворота;
Fi – угол поворота.

При использовании коэффициентов преобразование координат точки (X,Y) в новые координаты точки (X’,Y’) производится по формуле:

X' = a* X + b * Y + c

Y' = d * X + e * Y + f

	Важно
	Прежде чем проводить трансформирование слоев карты, очень желательно сделать ее копию, так как трансформирование НЕ ИМЕЕТ ОТМЕНЫ, то есть возврата к первоначальному расположению объектов в слое.

Окно задания параметров трансформации слоев можно открыть через меню Карта|Операции|Трансформировать слои. Если необходимо трансформировать только один слой, то можно воспользоваться пунктом Слой|Трансформирование.

В разделе Слои отметить слои для трансформации. Опция Все позволяет выделить все слои одновременно.

	Предупреждение
В настоящей версии системы трансформация одновременно нескольких слоёв в разных проекциях запрещена! При такой операции будет выдано сообщение: Невозможно одновременно трансформировать слои с отличающимися проекциями!

Предупреждение

В настоящей версии системы трансформация одновременно нескольких слоёв в разных проекциях запрещена! При такой операции будет выдано сообщение: Невозможно одновременно трансформировать слои с отличающимися проекциями!

Из списка Параметры преобразования выбрать, по каким параметрам будет производиться трансформация: Сдвиг, поворот, масштаб или Коэффициенты.
При выборе трансформации с помощью Сдвига, поворота, масштаба:
- в разделе Смещение следует задать значения смещений слоя по X и Y в сантиметрах;
- в разделе Масштаб следует задать значения коэффициентов искажения масштаба слоя по X и Y. Если установлен флажок Пропорционально, то коэффициенты масштабирования по осям X и Y будут одинаковыми;
- В разделе Центр (см) следует задать координаты точки поворота слоя в сантиметрах и угол поворота в градусах.
При выборе трансформации с помощью коэффициентов:
- в разделе Коэффициенты надо задать коэффициенты для трансформации, смещения задаются в сантиметрах, ось X направлена вверх, Y вправо;
- при нажатии кнопки Инвертировать коэффициенты будут обратно преобразованы.
Если предварительно в трансформируемых слоях были выделены объекты, то при установке опции Трансформировать только выделенные объекты преобразование будет применяться только для них.
После ввода требуемых параметров преобразования следует нажать кнопку OK, после чего запустится процесс трансформации слоя.

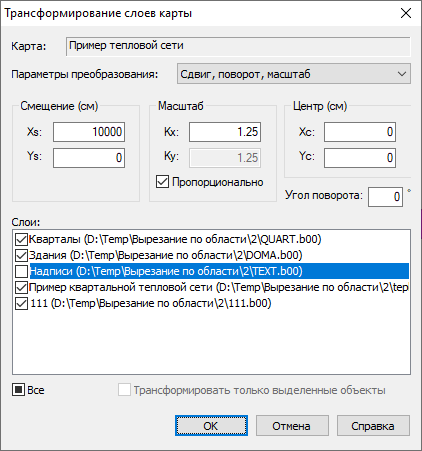

Рисунок 289. Диалог Трансформирования слоя

	Подсказка
	Трансформация слоя соответствует методу `Layer.Transform`.
