Группировка растровых объектов

Для работы с несколькими растрами одновременно растровые объекты удобно группировать в растровые группы. Растровая группа — это список растровых объектов и других растровых групп, записываемый в текстовой форме в файл с расширением ZRG. В дальнейшем растровая группа добавляется в карту так же, как и растровый объект или обычный слой.

[Примечание]Примечание

Видеоурок по группировке растровых объектов можно посмотреть пройдя по одной из ссылок: https://www.politerm.com/videos/raster/RasterGroup/ или https://www.politerm.com/videos/raster/RasterGroup/.

Для создания или редактирования растровых групп:

  1. Выберите пункт меню Растр|Сгруппировать.

  2. В появившемся диалоге Растровая группа добавьте в список Состав группы все объекты, которые должны входить в состав группы, для этого воспользуйтесь кнопками.

    • Добавить – вызывает диалог выбора файлов для добавления растровых объектов и групп в данную группу, в этом диалоге укажите добавляемые файлы и нажмите кнопку Открыть;

    • Удалить – удаляет выбранный элемент из списка группы.

    Список добавленных объектов отображается в окне состава группы в древовидной форме – для объектов списка, являющимися другими растровыми группами показывается их состав.

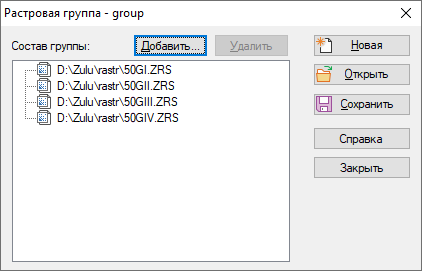

    Диалог группировки растровых объектов

    Рисунок 99. Диалог группировки растровых объектов


    [Примечание]Примечание

    Для вложенных групп редактирование их состава не предусмотрено, поэтому при выделении элементов этих групп кнопка Удалить становится недоступной.

  3. После того как растровая группа набрана и отредактирована, нажмите кнопку Сохранить и в появившемся диалоге выбора файла укажите файл для сохранения группы.

    [Примечание]Примечание

    Очистка полей диалога редактирования растровой группы выполняется кнопкой Новая. После нажатия этой кнопки система предложит сохранить текущие изменения, очистит все строки диалога и будет готова к заданию новой растровой группы.

Для того чтобы отредактировать уже существующую растровую группу:

  1. В диалоговом окне Растровая группа нажмите кнопку Открыть.

  2. В появившемся стандартном окне выбора файла выберите файл растровой группы для редактирования. Далее, выполните последовательность действий, описанную в пунктах 2 и 3 предыдущего списка.

Для загрузки растровой группы в карту выполните следующее:

  1. Создайте карту (если карта еще не создана) командой Файл|Создать карту или откройте уже существующую карту командой Файл|Открыть карту.

  2. В меню Карта выберите пункт Добавить слой и в стандартном окне выбора файла с помощью левой кнопки мыши выберите файл, который содержит растровую группу.

  3. Нажмите кнопку Открыть.

После загрузки растровой группы в карту имеется возможность перемещения и масштабирования растровых объектов.
