Настройка масштабирования надписей

[Примечание]Примечание

Размер всех надписей слоя одновременно возможно изменить используя операцию Изменения масштаба элементов.

Основным параметром настройки масштабирования надписей является масштаб уменьшения надписей. Это тот масштаб, с которого надписи при перерисовке карты будут уменьшаться. Так как к одним и тем же объектам могут присоединяться сразу несколько вариантов надписей, то система позволяет задать масштаб, с которого надписи будут уменьшаться, как для всех вариантов надписей одновременно, так и отдельно для определенных вариантов надписей.

[Примечание]Примечание

Видеоурок по редактированию шаблона надписей можно посмотреть пройдя по одной из ссылок: https://youtu.be/aofZ040k40E или https://www.politerm.com/videos/labels/birki/nastroyka-masshtaba-nadpisey/.

Для того, чтобы задать или сменить масштаб всех вариантов надписей слоя одновременно надо:

  1. Сделать слой, к которому подключены надписи редактируемым.

  2. Для включения режима редактирования надписей нажать на панели инструментов кнопку .

  3. Если надписи уже были промасштабированы, то для отмены масштаба уменьшения нажать кнопку .

  4. Любым известным способом установить требуемый масштаб карты, и, убедившись что он визуально подходит (надписи не загромождают карту), нажать на панели инструментов кнопку .

Для задания или смены масштаба уменьшения определенного варианта надписей следует:

  1. Сделать слой, к которому подключены надписи редактируемым.

  2. Для включения режима редактирования надписей  нажать на панели инструментов кнопку .

  3. Если надписи уже были промасштабированы, то для отмены масштаба уменьшения подвести курсор к точке вывода нужного варианта надписи, сделать щелчок правой кнопкой мыши и в открывшемся контекстном меню выбрать пункт Отменить 1:1.

  4. Любым известным способом установить требуемый масштаб карты, убедиться, что он визуально подходит (надписи не загромождают карту).

  5. Опять подвести курсор к точке вывода любой надписи данного варианта, щелкнуть правой кнопкой мыши и в появившемся контекстном меню выбрать пункт Установить 1:1.

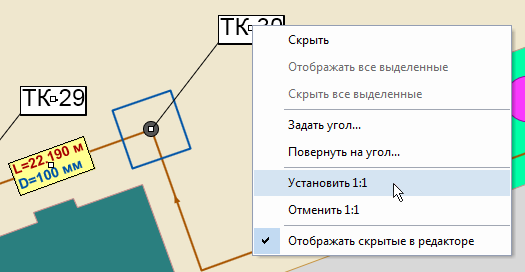

    Масштабирование определенного варианта надписи

    Рисунок 807. Масштабирование определенного варианта надписи
