Упрощение геометрии объекта

Функция Упростить геометрию уменьшает количество вершин и упрощает форму объектов (используется алгоритм Дугласа — Пекера).

Результат зависит от Точности упрощения - максимальное расстояние, которое может быть между исходной и упрощённой полилиниями (то есть, максимальное расстояние от точек исходной к ближайшему участку полученной полилинии). Упрощенная полилиния состоит из подмножества точек, которые определяются из исходной.

Применяется для линейных, площадных объектов, а также для инженерных сетей (с сохранением топологических связей).

Задание точности упрощения

Рисунок 372. Задание точности упрощения

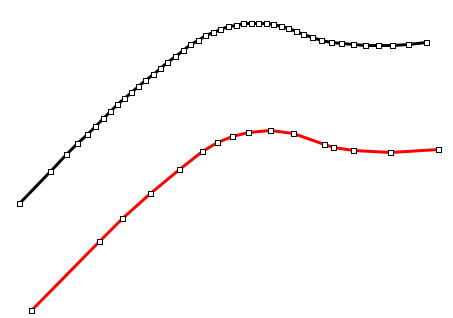

Упрощение ломаной черная до упрощения, красная после

Рисунок 373. Упрощение ломаной черная до упрощения, красная после


Применяется для линейных, площадных объектов, а также для инженерных сетей (с сохранением топологических связей).

Для упрощения геометрии объекта нужно:

  1. Сделать редактируемым слой, в котором надо упростить объект ().

  2. Установить режим редактирования объектов ().

  3. Отметить объект для сглаживания, щелкнув на нем левой клавишей мыши.

  4. Сделать щелчок правой кнопкой мыши и в контекстном меню выбрать пункт Сгладить геометрию.

  5. Сделать щелчок правой кнопкой мыши и в открывшемся контекстом меню выбрать пункт Упростить геометрию.

  6. В появившемся окне указать Точность упрощения в метрах.

  7. Для подтверждения нажать кнопку ОК.
