Ввод контурного объекта (полигона) по дуге
При воде как простого, так и типового полигона в виде произвольной фигуры -
возможно ввести часть объекта в виде дуги. Дуга полигона представляет
собой множество точек перелома (узлов) на полуокружности. На рисунке далее показан
полигон, часть которого нанесена в виде дуги. Для наглядности на полигоне отображены точки
перелома (включен режим отображения
узлов-
).

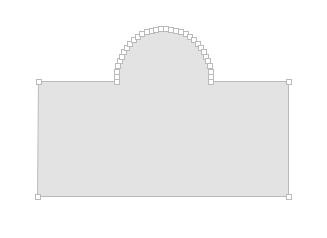

Рисунок 340. Полигон с дугой
Для ввода полигона с дугой:
-
В режиме ввода простого или типового полигона подведите курсор к первой точке дуги и сделайте щелчок левой кнопкой мыши. Затем сделайте щелчок правой кнопкой мыши и в контекстном меню выберите пункт .
-
Подведите курсор к месту, где должна стоять последняя точка дуги и сделайте щелчок левой кнопкой мыши.
-
Перемещая курсор растяните сегмент дуги до нужных размеров, для завершения процесса рисования дуги ломаной сделайте щелчок левой кнопкой мыши. Дуга будет зафиксирована.
-
Продолжайте ввод полигона или завершите ее двойным щелчком левой кнопкой мыши.
Рисунок 341. Ввод полигона с дугой
