Площадные объекты (полигоны)
Эти объекты представляют собой замкнутые контуры, образованные цепочкой точек (узлов или вершин), соединенных отрезками (ребрами), где последний узел соединен с первым. Кроме того, каждый объект содержит точку внутри контура (центроид).
Такими объектами удобно описывать контуры зданий, площадные участки территории, слои различного районирования и зонирования и прочие.
Каждый такой объект отображается в виде замкнутой ломаной заданного цвета, толщины и стиля. По желанию пользователя внутренняя часть контура может быть залита заданным цветом и стилем.
Рисунок 9.
Комбинированные площадные объекты (поли-полигон)
Комбинированные или составные контурные объекты могут состоять из нескольких контуров. Группа контуров имеет один общий ключ (ID) и одинаковые параметры отображения. Контуры могут быть вложены друг в друга. В этом случае те области группы контуров, которые принадлежат контурам с четным порядком вложенности, образуют отверстие, то есть площадь этих областей будет вычитаться из площади объекта, а при отображении эти области будут прозрачны.

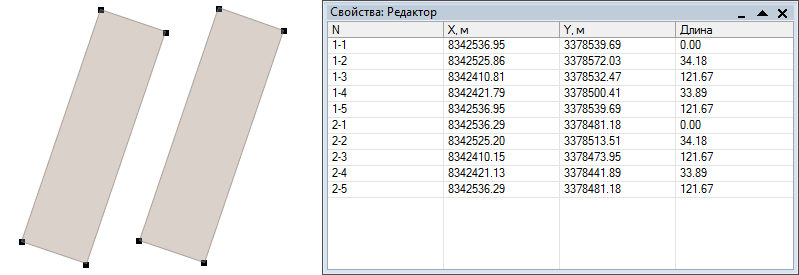

Рисунок 10.

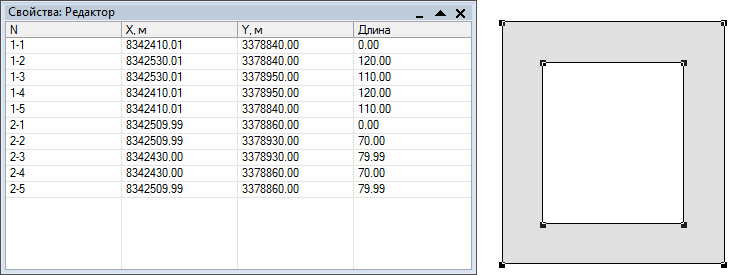

Рисунок 11.
