Объединение объектов

В данной версии объединение реализовано только для контурных и линейных объектов. При объединении нескольких объектов образуется один (в общем случае составной объект). Собственно это один из способов создания комбинированного объекта. При объединении один из объектов должен быть указан как родительский объект, чей ключ (ID) и параметры отображения унаследует результирующий объект.

Для объединения объектов текущего редактируемого слоя следует:

  1. Создать группу, в которую входит только один родительский объект.

  2. Преобразовать эту группу в мишень. Мишень будет состоять из одного родительского объекта.

  3. Создать группу, в которую войдут остальные объекты, подлежащие объединению.

  4. Выбрать пункт главного меню Правка|Объединить объекты или нажать кнопку . При этом произойдет объединение объектов.

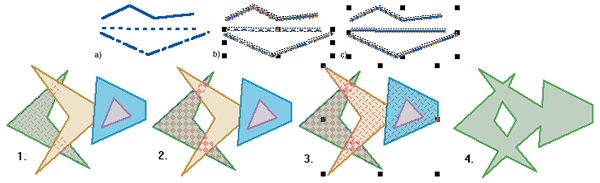

Иллюстрация процесса объединения ломаных (а-с) и контуров (1-4)

Рисунок 399. Иллюстрация процесса объединения ломаных (а-с) и контуров (1-4)
