Запуск расчёта

[Предупреждение]Предупреждение

Перед выполнением расчета следует проверить, справляется ли сеть с текущими нагрузками, выполнив поверочный расчет.

Для задания ограничения на возможности источника, в базе данных источника предусмотрено поле Максимальный расход, м3. Для добавления поля в базу данных следует Обновить структуру таблиц («После установки обновления»).

Для запуска расчета резерва пропускной способности:

  1. Выполните команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов. Откроется окно теплогидравлических расчетов:

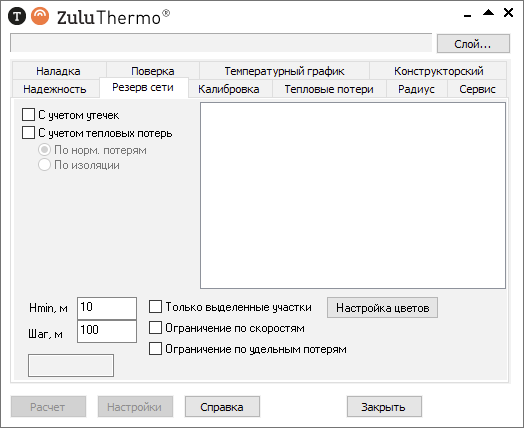

    Вкладка Резерв сети

    Рисунок 223. Вкладка Резерв сети


  2. Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

    Окно выбора слоя

    Рисунок 224. Окно выбора слоя


  3. Перейдите на вкладку Резерв сети.

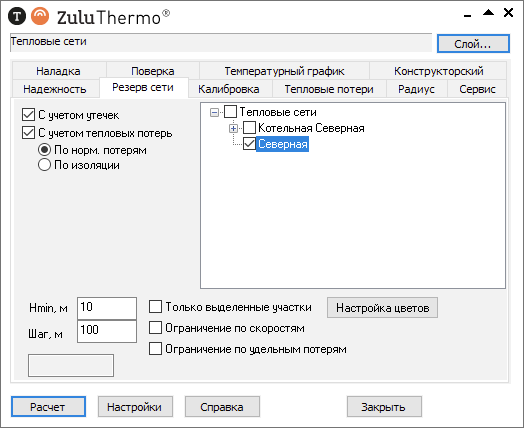

    Вкладка Резерв сети

    Рисунок 225. Вкладка Резерв сети


  4. Отметьте источник, для которого будет производиться расчет, установив флажок рядом с названием источника.

    Для расчёта выделенного фрагмента сети установите опцию Только выделенные участки.

  5. В панели расчёта укажите основные параметры расчёта:

    • Hmin, м - минимально располагаемый необходимый напор в точках подключения.

    • Шаг, м - расстояние между расчётными точками.

  6. Для задания ограничения по скорости внесите значения в поля конструкторского расчёта Оптимальная скорость в подающем (конструкторский), м/с, а также для обратного трубопровода.

    Для задания ограничения по удельным потерям внесите значения в поля конструкторского расчёта Удельные линейные потери подающего конструкторский), мм/м, а также для обратного трубопровода.

    [Подсказка]Подсказка

    Возможно использовать одновременно два ограничения: по скоростям и по потерям.

  7. Нажмите кнопку Настройка цветов чтобы настроить цвета отображения в зависимости от значения величины подключаемого расхода.

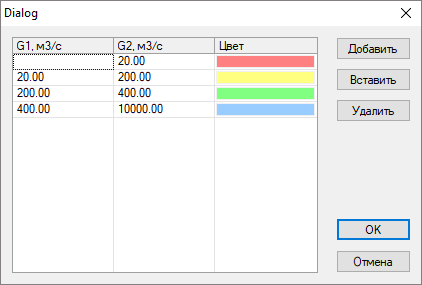

    Настройка диапазонов и цветов отображения

    Рисунок 226. Настройка диапазонов и цветов отображения


  8. Нажмите кнопку Расчёт, откроется окно, где следует указать слой для записи результатов. В строке Имя файла введите имя файла латинскими символами и нажмите кнопку Сохранить.

    [Предупреждение]Предупреждение

    Если будет выбрано имя файла уже существующего слоя, то в результате создания нового слоя существующий слой будет уничтожен, и вместо него создастся новый.

  9. На панели расчёта выводится процент выполнения расчёта.

    [Подсказка]Подсказка

    Расчет резерва может занимать продолжительное время, в зависимости от количества объектов в сети и других факторов. Чтобы сократить время проведения расчета вы можете:

    1. изменить точность увязки (погрешность расчетов) - в настройках расчета заданы значения по умолчанию, которые вы можете изменить. Например, увеличить Точность по температуре, °С с 0,05 до 0,1 °С или другие параметры;

    2. включить опцию Использовать многопоточные вычисления, которая позволяет увеличить скорость выполнения расчетов с помощью распараллеливания процессорных вычислений. Включить многопоточные вычисления можно в настройках расчетов.

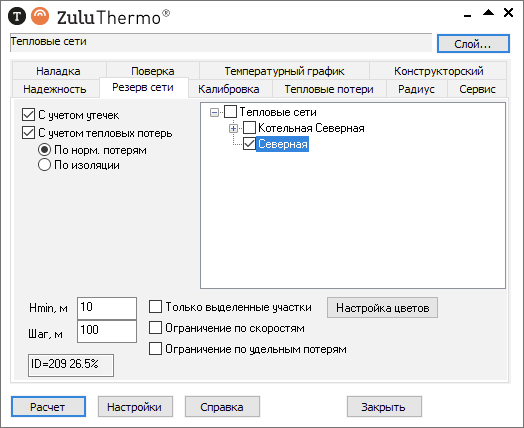

    Вкладка Резерв сети

    Рисунок 227. Вкладка Резерв сети


    В протоколе расчета последовательно будет выводится информация о каждой точке подключения, на каком она участке, в каком месте и значение максимально возможного расхода, для подключения к этой точке.

    После окончания расчёта слой с результатами добавится в карту.

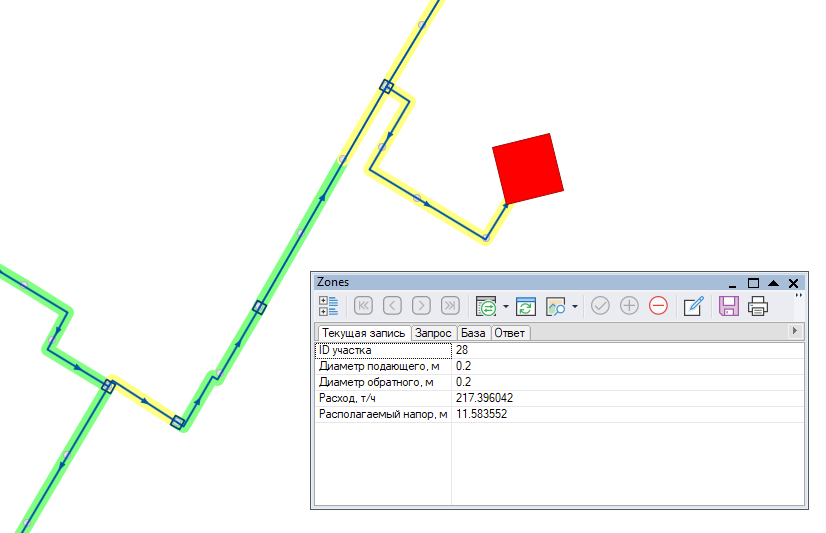

Слой с результатами расчёта

Рисунок 228. Слой с результатами расчёта
