Выбор марки запорной арматуры из справочника


Пред.		След.

При создании нового слоя тепловой сети, создаётся пустой Справочник запорной арматуры слоя. Задвижки следует добавить самостоятельно («Добавление марки в справочник»), используя паспортные данные или импортирована («Импорт данных по запорным устройствам»).

Для выбора марки запорной арматуры у определенного объекта:

Открыть окно семантической информации по конкретной задвижке ();
Установить курсор с правой стороны от строки Марка задвижки на подающем или Марка задвижки на обратном и нажать кнопку .
Примечание

Кнопка будет видна только, когда активна правая часть строки Марка.

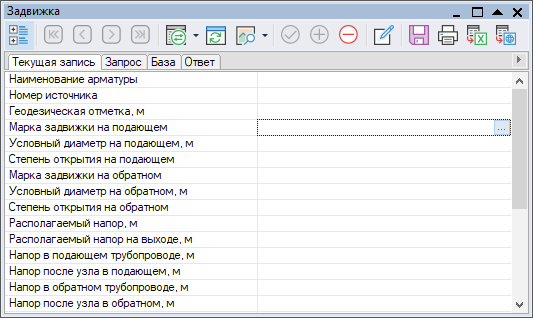

Рисунок 412. Выбор марки запорной арматуры
В открывшемся окне Справочник по запорной арматуре с помощью кнопки выбрать необходимую марку.

При отсутствии задвижек, их следует импортировать из других справочников («Импорт данных по запорным устройствам»).
Нажать кнопку ОК.

	Примечание
Кнопка будет видна только, когда активна правая часть строки Марка.

	Предупреждение
Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник запорной арматуры, то расчет выдаст ошибку в строке Марка, в связи с тем, что в справочнике эта информация отсутствует.

Предупреждение

Если вы впишите марку в таблицу исходных данных с клавиатуры, не занеся предварительно эти данные в справочник запорной арматуры, то расчет выдаст ошибку в строке Марка, в связи с тем, что в справочнике эта информация отсутствует.
