Выберите команду главного меню Задачи|ZuluThermo или нажмите кнопку панели инструментов. Откроется диалог теплогидравлических расчетов. Выберите вкладку Конструкторский.

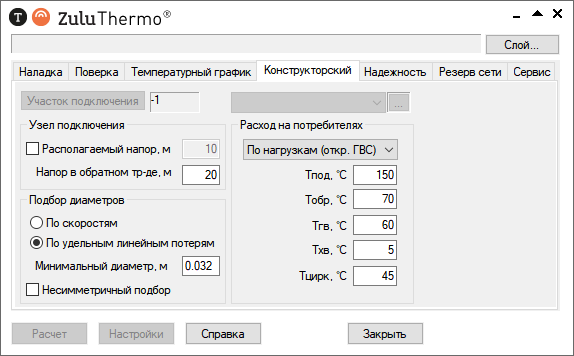

Рисунок 19. Вкладка Конструкторский

Нажмите кнопку Слой..., выберите слой рассчитываемой тепловой сети в открывшемся диалоге и нажмите кнопку ОК чтобы подтвердить выбор и закрыть диалог.

Рисунок 20. Диалог выбора слоя

В режиме Выделить выберите участок тепловой сети, для которого будет производиться конструкторский расчет, нажав на него левой кнопкой мыши, при этом выделенный участок замигает. В случае если объект не выделяется (слой не активный), следует повторить выделение удерживая нажатыми клавиши Ctrl+Shift. Расчет будет производиться для всех участков тепловой сети следующих по направлению за выделенным.

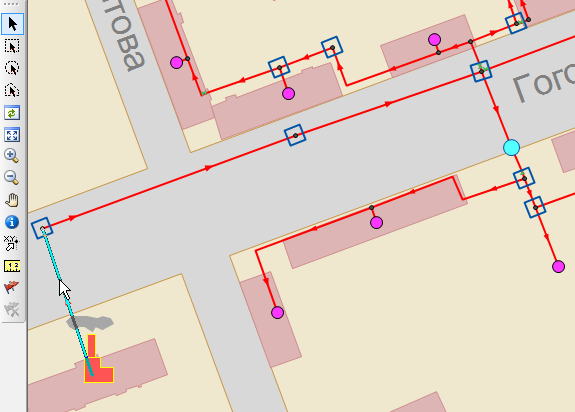

Нажмите кнопку Участок подключения на панели теплогидравлических расчетов. При этом участки тепловой сети, для которых будет произведен конструкторский расчет, окрасятся в красный цвет.

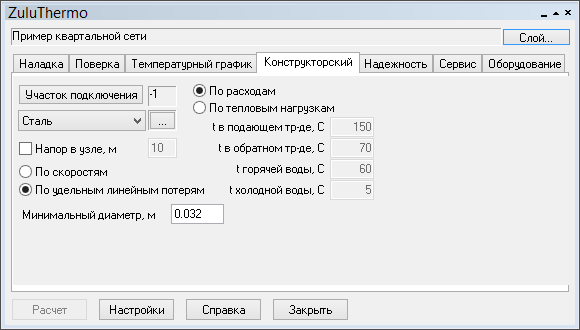

Рисунок 21. Выбор участка подключения

Укажите, на основании каких данных будет производиться расчет: на основании известных расчетных расходов, либо на основании известных расчетных тепловых нагрузок. Выберите требуемый переключатель По расходам или По тепловым нагрузкам;

Нажмите кнопку Расчет. Результаты расчета можно просмотреть, открыв окно семантической информации по рассчитанным участкам трубопроводов в полях Диаметр подающего тр-да (конструкторский), м и Диаметр обратного тр-да (конструкторский), м.

Рисунок 22. Просмотр результатов конструкторского расчета
