Особенности создания расчетной схемы

При летнем режиме в тепловых сетях с открытом отбором воды на ГВС вся вода, отпускаемая источниками, разбирается потребителями ГВС и обратно на источники не возвращается. В этом режиме теплоноситель может подаваться как по подающим трубопроводам, так и по трубопроводам, которые в зимнем режиме являются обратными. Переходы между подающими и обратными трубопроводами осуществляются через перемычки.

На пути от источника до любого потребителя может быть любое количество переходов из подающего трубопровода в обратный через перемычки.

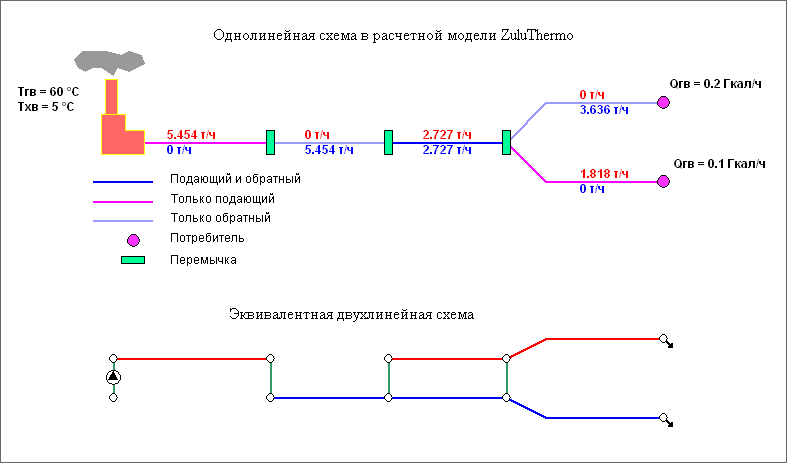

Изображение переходов из подающего в обратный трубопровод с помощью перемычки

Рисунок 163. Изображение переходов из подающего в обратный трубопровод с помощью перемычки
