Погодный регулятор на ЦТП

Задача погодного регулятора на ЦТП: поддержка температуры воды в контуре отопления, вычисленной по заданному графику. Наличие регулятора на ЦТП указывается в поле Тип регулятора, RegulType.

[Примечание]Примечание

Температурный график после ЦТП может отличаться от графика источника и работать, например, с собственной "срезкой" (максимальной температурой в подающем после ЦТП) или "полкой". Для этого следует указать наличие регулятора и задать использовать соответствующие поля в базе данных ЦТП: Температура срезки регулятора, °C и Температура полки регулятора, °C.

Регулятор поддерживает заданный температурный график на систему отопления – в зависимости от текущей температуры наружного воздуха (поле Текущая температура наружного воздуха, °C ) далее tнв.

Текущую температуру можно указать на источнике – одинаковую для всей сети или включить в настройках расчета опцию Применять индивидуальные значения температур наружного воздуха для ЦТП - в этом случае будут применяться температуры базы данных ЦТП предусмотрены (поля Расчетная и Текущая температура наружного воздуха, °C).

Независимая схема подключения СО - схема № 1 и аналогичные по способу подключения

Схема ЦТП №1

Рисунок 158. Схема ЦТП №1


Если tнв увеличивается (на улице становится теплее), то регулятор температуры (РТ) прикрывается, уменьшая расход теплоносителя в 1-ом контуре (Расход 1 контура ТО СО, т/ч (G1_t )), а Температура на выходе 2 контура СО, °С уменьшается.

При снижении tнв процесс происходит в обратной последовательности - РТ максимально открывается, а Температура на выходе 2 контура СО, °С увеличивается.

Пример

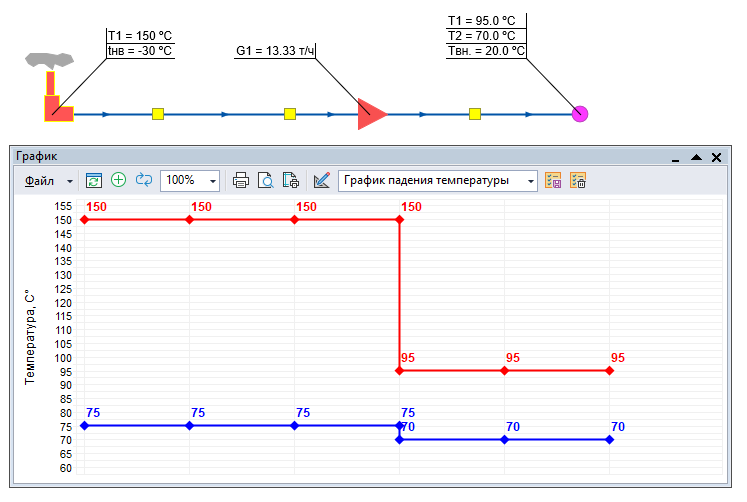

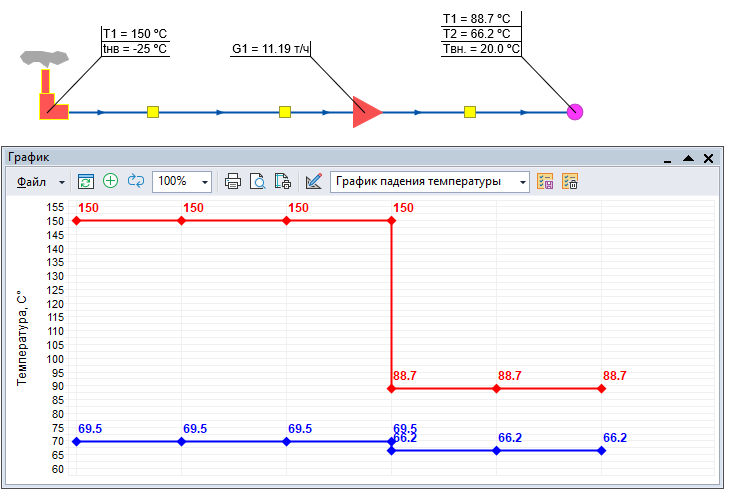

Например, далее на схеме температурный график источника: 150/75, ЦТП: 95/70, потребителя 95/70 при расчетной tнв = -30 °С.

Далее рассмотрим вариант с зависимой схемой. Там аналогичный принцип работы регулятора (поддерживать температуру), но имеет некоторые особенности.Зависимая схема ЦТП с насосным смешением номер 7, 21, 22 и их производные (в зависимости от способа подключения ГВС)

В этих схемах снижение температуры теплоносителя производится путем добавления остывшего теплоносителя из обратной линии в подающую, для этого между ними устраивается перемычка. В зависимости от гидравлического режима насосы могут быть установлены на перемычке (схема №7), также на подающей (№21) или обратной (№22) линиях.

Схема ЦТП №7

Рисунок 159. Схема ЦТП №7


В случае если самому удаленному потребителю достаточно располагаемого напора на вводе в ЦТП, для организации смешения на перемычкe устанавливается насос, развиваемый напор которого равен располагаемому напору на вводе в ЦТП (величина напора и модель насоса в модели не задается). Система автоматического регулирования включает в себя установку регулятор перепада давления, но в модели он не задается - в итоге, располагаемый напор до ЦТП будет равен располагаемому напору после ЦТП.

В случае если самому удаленному потребителю недостаточно фактического располагаемого напора на вводе в ЦТП, то могут использоваться схемы с насосом на подающей (№21) или обратной линиях (№22). Рассмотрим пример далее со схемой №21:

Схема ЦТП №21

Рисунок 160. Схема ЦТП №21


Система автоматического регулирования при установке насоса на подающем трубопроводе включает два регулирующих устройства:

  1. Один регулятор управляет подмесом теплоносителя, его место установки указывается в поле Способ дросселирования на ЦТП:

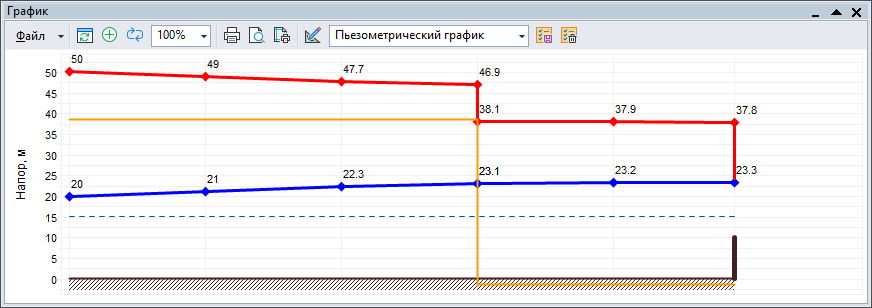

    • Способ дросселирования 1 - регулятор устанавливается на подающем трубопроводе и снижает давление в подающем тр-де до величины давления в обратном трубопроводе:

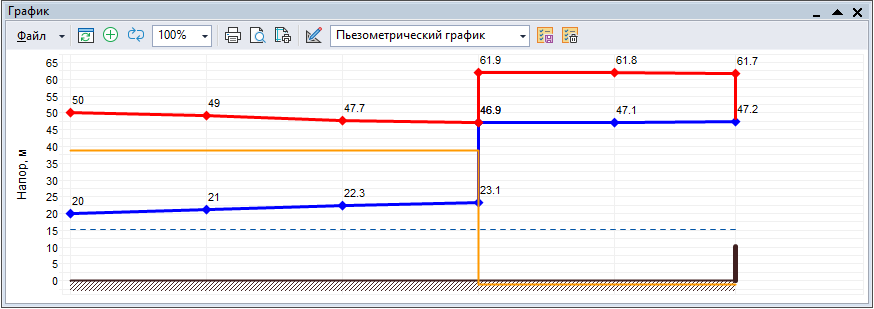

    • Способ дросселирования 2 - регулятор устанавливается на обратном трубопроводе регулирует давление в обратном трубопроводе (подпирает) до величины давления в подающем трубопроводе.

  2. Второй регулятор работает в паре с насосом и контролирует располагаемый напор на выходе из ЦТП, заданный в поле Располагаемый напор второго контура.
