Надписи на пьезометрическом графике

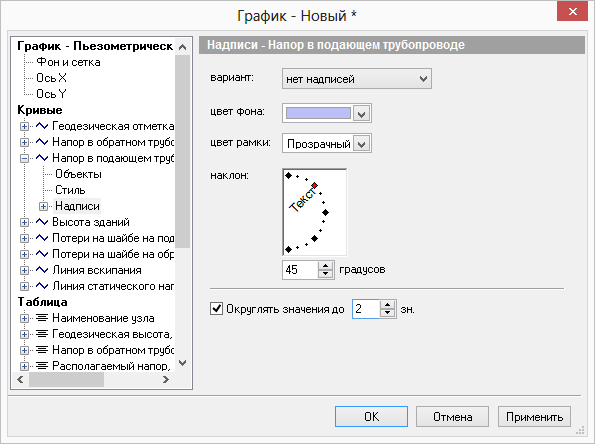

При установке курсора на подзаголовок Надписи можно включить и настроить отображение надписей на пьезометрическом графике. В строке вариант выбирается тип надписи:

В строке цвет фона и цвет рамки выбирается цвет фона и рамки надписи. В окне наклон выбирается ориентация надписи относительно точки на графике, то есть указывается на сколько градусов необходимо повернуть надпись. Значение вводится либо с клавиатуры либо задается с помощью левой кнопки мыши путем перемещения красной точки на шкале. Опция Округлять значения позволяет округлять выводимые значения до указанных знаков после запятой.

Настройка подписей кривой

Рисунок 304. Настройка подписей кривой

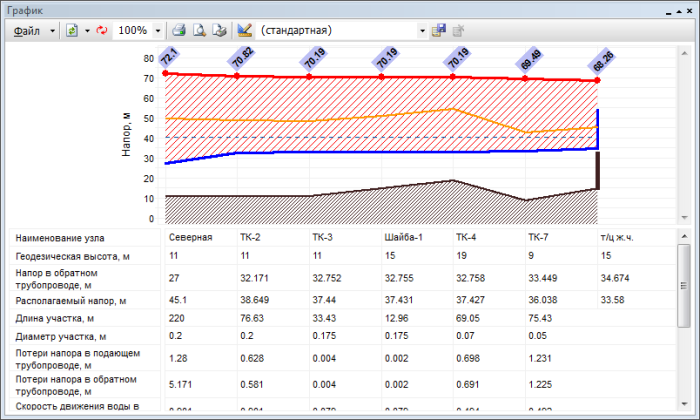

На рисунке, приведенном ниже можно увидеть результат включения режима отображения надписей на графике. На график были вынесены значения напора в подающем трубопроводе в узловых точках сети.

Пример графика с надписями

Рисунок 305. Пример графика с надписями

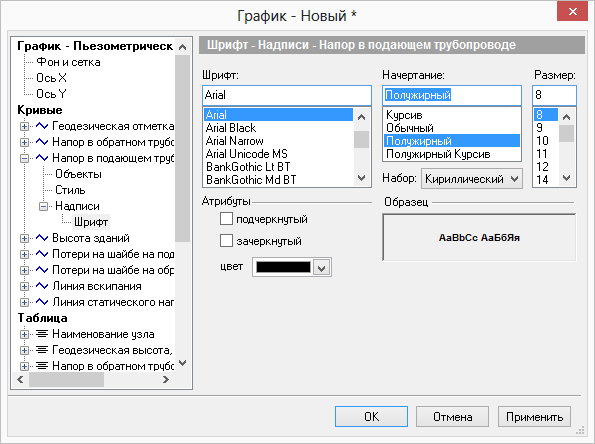

Установив курсор на подзаголовок Шрифт можно настроить параметры шрифта выводимых на график надписей.

Настройка шрифта надписей

Рисунок 306. Настройка шрифта надписей
