Ошибки по результатам расчета


Пред.		След.

Предупреждение Недостаточно напора на источнике Delta=X м. Где Delta необходимый напор.

САМЫЙ НЕБЛАГОПОЛУЧНЫЙ ПОТРЕБИТЕЛЬ: ID=XX.

Рисунок 319. Сообщение о самом плохом потребителе

Данное сообщение выводится при нехватке располагаемого напора на потребителе, где DeltaH − значение напора которого не хватает, м, а ID (ХХ) − индивидуальный номер потребителя для которого нехватка напора максимальна.

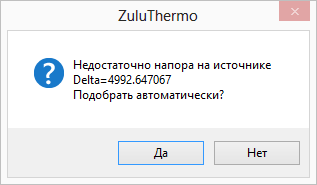

Рисунок 320. Сообщение о недостаточном напоре

Дважды щелкните левой кнопкой мыши по сообщению о самом плохом потребителе: соответствующий потребитель замигает на экране.

Данная ошибка может вызвана несколькими причинами:

Некорректными данными. Если величина нехватки напора выходит за рамки реальных значений для данной сети, то имеет место ошибка при вводе исходных данных или ошибка при нанесении схемы сети на карту. Следует проверить правильно ли были занесены следующие данные:
- По источнику тепловой сети:
  - Располагаемый напор- проверить значение величины расчетного располагаемого напора на источнике.
- Параметры трубопроводов:
  - Диаметры трубопроводов- проверить правильность занесения диаметров трубопроводов, например, был введен диаметр 0.05 м вместо 0.5 метра;
  - Зарастание трубопроводов- проверить значение зарастания трубопроводов, данная величина сильно влияет на гидравлический режим сети, так как уменьшает диаметр трубопровода. Например, если диаметр 0.032 м, а зарастание задано 5 мм, то фактический диаметр трубопровода будет 32 - (5 + 5) = 22 мм. Если зарастание неизвестно, то данное значение задается равным 0;
  - Сопротивление трубопроводов- при наличии сопротивления участков трубопроводов, которые получают в результате замеров, программа не учитывает значения диаметров, шероховатостей, зарастания и местные сопротивления трубопроводов. Задавать сопротивления следует только при наличии результатов произведенных замеров.
  Данные ошибки можно обнаружить с помощью построения пьезометрических графиков, например:

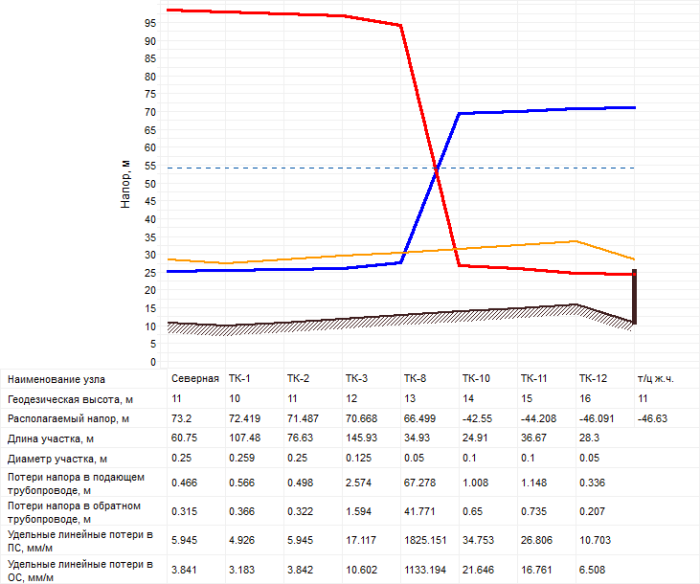

  Рисунок 321. Обнаружение ошибки с помощью пьезометрического графика

  На данном графике видно, что на одном из участков сети имеет место большое падение напора, очень высокие удельные линейные потери в трубопроводе. Причину можно обнаружить, если взглянуть на диаметры трубопроводов − после диаметра 125 мм установлен трубопровод диаметром 50 мм, а после него 100мм − нарушение телескопичности налицо;
- По потребителям тепловой сети:
  - Расчетные нагрузки на потребителях − проверить правильно ли были заданы расчетные нагрузки на потребителе. При введенной ошибочно большой нагрузки на потребителе соответственно ей возрастает расход теплоносителя протекающего по трубопроводам сети, как следствие возрастают потери напора;
  - Расчетная схема присоединения − проверить соответствует ли заданная схема подключения действительности, то есть например если температура теплоносителя в подающем трубопроводе 110°С и расчетная температура воды на отопление 95°С, то схема подключения должна соответствовать данной температуре, то есть это должна быть схема со смешением (элеваторным или насосным), но ни в коем случае с прямым присоединением. В схемах со смешением часть расчетного расхода отбирается из подающей линии и часть из обратной линии, а в схемах с прямым присоединением весь расчетный расход доставляется по подающему трубопроводу, поэтому при неправильном задании схемы подключения (вместо смешения прямое присоединение) весь расчетный расход протекающий по подающему трубопроводу повлечет за собой большие потери напора;
  - Расчетный располагаемый напор в СО − проверить заданную величину потерь напора в системе отопления, например при элеваторном присоединении СО минимально необходимый напор перед элеватором для преодоления гидравлического сопротивления элеватора и присоединенной к нему системы отопления (без учета гидравлического сопротивления трубопроводов, оборудования, приборов и арматуры до места присоединения элеватора) определяется по формуле:

    где U- расчетный коэффициент смешения. При температурном графике 150°С- 70°С. Коэффициент смешения (U) = 2.2 и введенном значении потерь напора в СО 1 м, минимальный напор перед элеватором будет составлять около 15 метров. При потерях напора в СО 3 м, минимальный напор уже 44 метра!
Гидравлическим режимом сети.

Если ошибки при вводе исходных данных отсутствуют, но нехватка напора существует и имеет реальное для данной сети значение, то в этой ситуации определение причины нехватки и способ ее устранения осуществляет сам специалист, работающий с данной тепловой сетью.

ID=ХХ 'Наименование потребителя' Опорожнение системы отопления (H, м)

Данное сообщение выводится при недостаточном напоре в обратном трубопроводе для предотвращения опорожнения системы отопления верхних этажей здания, полный напор в обратном трубопроводе должен быть не менее суммы геодезической отметки, высоты здания плюс 5 метров на заполнение системы. Запас напора на заполнение системы может быть изменён в настройках расчета («Настройка расчета потерь напора»).

ХХ − индивидуальный номер потребителя, у которого происходит опорожнение системы отопления, Н- напор, в метрах которого недостаточно;

ID=ХХ 'Наименование потребителя' Напор в обратном трубопроводе выше геодезической отметки на Н, м

Данное сообщение выдается при давлении в обратном трубопроводе выше допустимого по условиям прочности чугунных радиаторов (более 60 м. вод. ст.), где ХХ- индивидуальный номер потребителя и Н- превышающее геодезическую отметку значение напора в обратном трубопроводе.

Максимальный напор в обратном трубопроводе можно задать самостоятельно в настройках расчетов.;

ID=ХХ 'Наименование потребителя' Не подобрать сопло элеватора. Ставим максимальный

Данное сообщение может появиться при наличии больших нагрузок на отопление или при неверном выборе схемы подключения, которая не соответствует расчетным параметрам. ХХ- индивидуальный номер потребителя, для которого не подобрать сопло элеватора;

ID=ХХ 'Наименование потребителя' Не подобрать сопло элеватора. Ставим минимальный

Данное сообщение может появиться при наличии очень малых нагрузок на отопление или при неверном выборе схемы подключения, которая не соответствует расчетным параметрам. ХХ − индивидуальный номер потребителя, для которого не подобрать сопло элеватора.

Предупреждение Z618: ID=XX 'XX' Количество шайб на подающем трубопроводе на СО больше 3 (YY)

Данное сообщение означает что в результате расчета количество шайб, необходимое для регулировки системы более 3 штук.

Так как минимальный диаметр шайбы по-умолчанию составляет 3 мм (указывается в настройках расчёта «Настройка расчета потерь напора»), а расход на систему отопления потребителя ID=XX очень маленький, то в результате расчета определяется общее количество шайб и диаметр последней шайбы (в базе данных потребителя).

То есть сообщение вида: Количество шайб на подающем трубопроводе на СО больше 3 (17) предупреждает, что для наладки данного потребителя следует установить 16 шайб диаметром 3 мм и 1 шайбу, диаметр которой определяется в базе данных потребителя.

Предупреждение Z642: ID=XX Элеватор на ЦТП не работает

Данное сообщение выводится в результате поверочного расчета и означает, что элеваторный узел не функционирует. Следует построить пьезометрический график и проанализировать результаты расчета. Возможно недостаточно располагаемого напора до ЦТП или очень большие потери после ЦТП.

Ошибка ZD042: ID=XXX Диаметр установленной шайбы меньше минимального 'Dshb_so_obr_u'-'Диаметр установленной шайбы на обр.тр-де после СО, мм'.

Данное сообщение означает, что включена настройка Контроль диаметров установленных шайб и у потребителя указан диаметр шайбы меньше, чем минимальный диаметр шайб (указывается в настройках расчета).

Если у вас действительно установлены шайбы менее 3 мм (значение по умолчанию), например на ГВС, то следует либо отключить опцию контроля, либо изменить значение минимального диаметра в настройках расчета.
