Активный погодный регулятор температуры на перемычке


Пред.		След.

Активный погодный регулятор температуры на перемычке — это символьный объект математической модели, регулирующий температуру в подающем трубопроводе. в зависимости от температуры наружного. Используется для моделирования ситуации, когда часть теплоносителя по перемычке из обратного трубопровода подмешивается в подающий трубопровод. В математической модели данный тип регулятора можно назвать "активный" — его работа похожа на работу насоса на перемычке.

В зависимости от текущей температуры наружного воздуха (указывается на источнике или цтп) происходит регулирование и поддержание температуры по графику, за счет изменения расхода теплоносителя, проходящего по перемычке. Этот элемент в отличии от «Активный регулятор температуры на перемычке» будет поддерживать температуру "по графику", в зависимости от температуры наружного воздуха.

С помощью регуляторов можно моделировать работу узла смешения, ЦТП или технологической схемы.

— условное обозначение погодного регулятора температуры на перемычке.

Как добавить в структуру

Для добавления режима в структуру слоя следует Обновить структуру таблиц «После установки обновления».

Присоединение регулятора к сети

Погодный регулятор температуры на перемычке обязательно изображается на подающем "перемычки" — трубопроводе, который соединяет подающий и обратный трубопроводы. Для моделирования такого соединения используется специальный типовой элемент Перемычка. Он соединяет обратный трубопровод и подающий (смотрите рисунок ниже).

Погодный регулятор температуры на перемычке поддерживает постоянную заданную температуру в узле, расположенным за ним. Можно назвать это разветвление узлом смешения.

	Предупреждение
	В этом узле смешения должно быть только 3 связи: 2 подающих трубопровода, которые "входят" в узел и 1 подающий трубопровод, который "выходит из узла".

На рисунке ниже изображения пример правильного изображения регулятора температуры на перемычке.

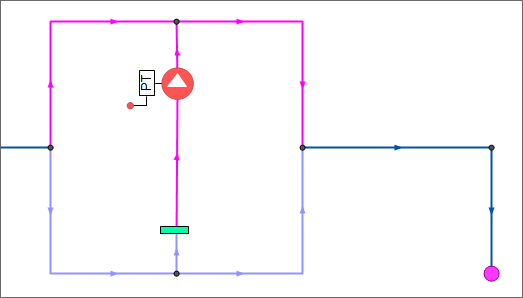

Рисунок 65. Пример правильного изображения погодного регулятора температуры на перемычке

Исходные данные

Для выполнения расчётов необходимо указать:

H_geo, Геодезическая отметка, м — задается отметка оси (верха) трубы, данного узла.
H, Регулируемый параметр — указывается расчетная температура ℃ в подающем трубопроводе, при расчетной холодной пятидневке (в соответствии с температурным графиком).

Примеры

В наладочном расчете погодный регулятор температуры поддерживает заданную расчетную температуру, так как наладка выполняется на расчетные параметры.

В поверочном расчете — погодный регулятор меняет расход на перемычке в зависимости от текущей температуры наружного воздуха (указывается на источнике).

При расчетной температуре (холодная пятидневка) регулятор поддерживает температуру указанную в поле Регулируемый параметр. В зависимости от текущей температуры наружного воздуха, регулятор будет изменять расход на перемычке. Далее рассмотрим несколько примеров поверочного расчета с данным элементом.

Рассмотрим несколько вариантов поверочных расчетов при условии, что расчетные температуры: 150℃ в подающем и -30℃ наружного воздуха. Регулятор температуры на перемычке поддерживает температуру 95℃ градусов:

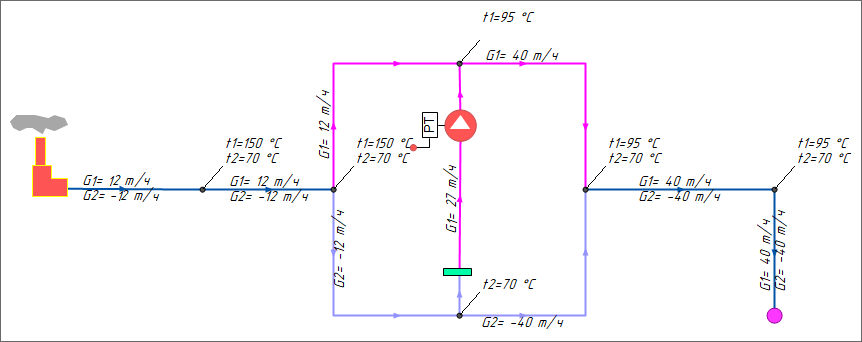

Поверочный расчет на расчетные температуры (150℃ в подающем и -30℃ наружного воздуха).
Поверочный расчет на следующие условия: 150℃ в подающем на источнике, а текущая наружного воздуха -26℃.

Так как текущая температура воздуха выше, чем расчетная температура, регулятор поддерживает на выходе 90℃.

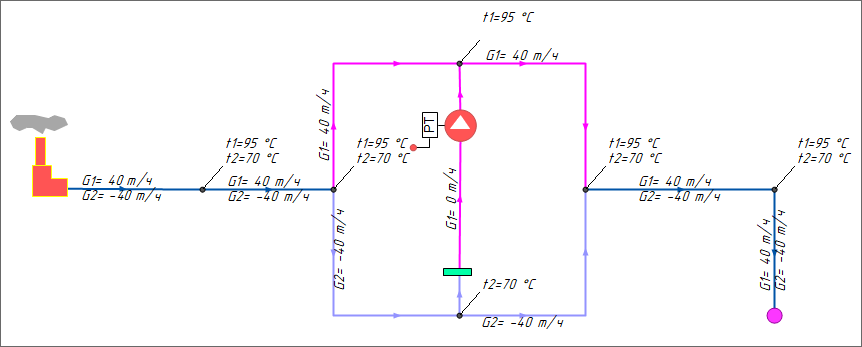

Поверочный расчет, моделирующий следующую ситуацию: температура наружного воздуха расчетная -30℃, а текущая температура на источнике 95℃.

В этом случае расход по перемычке будет равен 0, так как регулятор будет поддерживать заданную для него температуру 95℃ (как в и других случаях, когда текущая температура меньше или равна заданной на регуляторе).

Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел. Уникальный номер (ID) типа в структуре слоя тепловой сети – ID 7. Номер режима — 16.
